سقف متحرک یکی از راهکارهای معماری برای ایجاد یک فضای قابل استفاده در شرایط مختلف آب‌وهوایی است؛ فضایی که در صورت نیاز می‌تواند کاملاً باز باشد و نور و هوای طبیعی را دریافت کند و در زمان بارندگی، تابش شدید خورشید یا شرایط نامساعد جوی، با بسته شدن پوشش به یک فضای سرپوشیده تبدیل شود. برخلاف یک سایبان ثابت، در سقف متحرک خود سازه و پوشش به گونه‌ای طراحی می‌شوند که بخشی از سقف یا تمام آن بتواند روی ریل حرکت کند، جمع شود، کنار برود یا در برخی سیستم‌ها به شکل تلسکوپی روی بخش ثابت قرار بگیرد.
به همین دلیل ساخت سقف متحرک صرفاً به معنای نصب چند ریل و یک پوشش روی آنها نیست. طراحی صحیح باید همزمان مسائل سازه‌ای، مکانیکی، آب‌بندی، زهکشی، موتور، برق، کنترل، ایمنی و شرایط محیطی را در نظر بگیرد. در پروژه‌های کوچک ممکن است یک سیستم دستی ساده پاسخگوی نیاز باشد، اما برای سقف متحرک استخر، رستوران، کافه، تراس تجاری یا دهانه‌های بزرگ، طراحی مهندسی و انتخاب قطعات متناسب با بار و ابعاد اهمیت بسیار بیشتری پیدا می‌کند.
مجموعه سایه گستر آسیا در زمینه طراحی و اجرای سازه‌های متحرک و پوشش‌های معماری فعالیت دارد و می‌تواند ساختار سقف را بر اساس ابعاد، کاربری و شرایط محل پروژه بررسی کند.
سقف متحرک چیست و چگونه کار می‌کند؟
سقف متحرک یا Retractable Roof به سامانه‌ای گفته می‌شود که پوشش فوقانی یک فضا در آن قابلیت حرکت دارد. این حرکت می‌تواند به صورت کشویی، جمع‌شونده، تلسکوپی، تاشو یا در بعضی سازه‌ها به صورت حرکت چندین ماژول روی ریل انجام شود.
در حالت بسته، پوشش روی فضای مورد نظر قرار گرفته و وظیفه اصلی آن ایجاد سایه، کنترل تابش و در صورت طراحی مناسب، محافظت در برابر بارندگی است. در حالت باز، بخش متحرک از روی قسمت اصلی فضا کنار می‌رود و امکان استفاده از آسمان باز، تهویه طبیعی و نور مستقیم فراهم می‌شود.
یک سیستم حرفه‌ای معمولاً از اجزای زیر تشکیل می‌شود:
- سازه اصلی و ستون‌ها
- تیرهای پیرامونی و تیرهای نگهدارنده
- ریل‌های حرکتی
- کالسکه، چرخ یا مکانیزم حرکت
- قاب‌های متحرک
- پوشش پارچه‌ای، پلی‌کربنات، شیشه یا پوشش اختصاصی سیستم
- موتور و گیربکس در مدل‌های برقی
- تسمه، زنجیر یا سیستم انتقال نیرو در مدل‌های مربوطه
- تابلو فرمان و کنترلر
- سنسورهای ایمنی و شرایط جوی
- آبرو و سیستم تخلیه آب
- اتصالات و یراق‌آلات مقاوم در برابر شرایط محیطی
نکته مهم این است که تمام سقف‌های متحرک ساختار یکسانی ندارند. برای مثال، یک سقف جمع‌شونده پارچه‌ای برای تراس رستوران از نظر وزن و مکانیزم با سقف متحرک پلی‌کربنات استخر یا سقف شیشه‌ای یک فضای تجاری تفاوت اساسی دارد.
مراحل طراحی و ساخت سقف متحرک
پیش از ورود به مرحله ساخت، باید مشخص شود سقف دقیقاً برای چه فضایی طراحی می‌شود، چه مقدار از سطح باید متحرک باشد و کاربر در حالت باز و بسته چه انتظاری از سیستم دارد.
بازدید و برداشت دقیق ابعاد
اولین مرحله، اندازه‌گیری دقیق محل است. عرض، طول، ارتفاع آزاد، محل ستون‌ها، شیب زمین، وضعیت دیوارهای مجاور و نقاط مناسب برای انتقال بار باید مشخص شوند.
در این مرحله فقط اندازه‌گیری طول و عرض کافی نیست. باید بررسی شود که آیا دیوار یا ستون موجود توان تحمل بار جدید را دارد یا خیر. همچنین محل حرکت پنل‌ها، مسیر ریل، فضای لازم برای جمع شدن پوشش و محل قرارگیری موتور باید از ابتدا مشخص شود.
تعیین نوع سقف
پس از برداشت ابعاد، نوع سیستم انتخاب می‌شود. در پروژه‌های معماری معمولاً یکی از این گزینه‌ها مورد بررسی قرار می‌گیرد:
- سقف متحرک پارچه‌ای
- سقف متحرک پلی‌کربنات
- سقف متحرک شیشه‌ای
- سقف متحرک آلومینیومی یا فلزی
- سیستم‌های ترکیبی
انتخاب پوشش باید بر اساس هدف پروژه انجام شود. اگر اولویت اصلی سایه‌اندازی و جمع شدن آسان باشد، پارچه مهندسی‌شده می‌تواند گزینه مناسبی باشد. اگر عبور نور طبیعی اهمیت زیادی داشته باشد، پلی‌کربنات یا شیشه قابل بررسی است. برای دهانه‌های بزرگ نیز وزن پوشش باید در محاسبات سازه و موتور لحاظ شود.
طراحی سازه باربر
سازه باید وزن پوشش، قاب‌های متحرک، تجهیزات حرکتی و بارهای محیطی را تحمل کند. بار باد و در مناطق سردسیر یا برف‌گیر، بار برف از عوامل اصلی طراحی هستند.
استفاده از پروفیل بزرگ‌تر همیشه به معنای طراحی بهتر نیست. مقطع باید بر اساس دهانه، فاصله ستون‌ها، نوع اتصال، جنس پروفیل و بارهای واردشده انتخاب شود. در پروژه‌های بزرگ‌تر، محاسبات سازه‌ای باید پیش از ساخت انجام شود.
انتخاب سازه آلومینیومی یا فولادی برای سقف متحرک
آلومینیوم به دلیل وزن کمتر، مقاومت مناسب در برابر خوردگی و قابلیت اکستروژن پروفیل‌های اختصاصی، در بسیاری از سقف‌های متحرک مورد استفاده قرار می‌گیرد. در پروژه‌های متحرک، کاهش وزن اجزای حرکت‌شونده می‌تواند روی انتخاب موتور و مکانیزم انتقال نیرو نیز اثر بگذارد.
فولاد نیز برای سازه‌های سنگین، دهانه‌های خاص و پروژه‌هایی که نیاز به ظرفیت سازه‌ای بالاتری دارند قابل استفاده است. در این حالت باید حفاظت سطحی در برابر خوردگی به شکل اصولی انجام شود.
در برخی پروژه‌ها ترکیب این دو ماده نیز منطقی است؛ برای مثال سازه اصلی می‌تواند فولادی باشد و اجزای متحرک و ریل‌ها با پروفیل آلومینیومی طراحی شوند. انتخاب نهایی باید بر اساس محاسبات و شرایط واقعی پروژه انجام شود.
طراحی ریل سقف متحرک و مکانیزم حرکت
ریل یکی از مهم‌ترین اجزای سیستم است. حتی اگر موتور قدرتمندی انتخاب شود، در صورت تراز نبودن ریل یا وجود مقاومت مکانیکی زیاد، حرکت سقف روان نخواهد بود.
ریل باید با دقت در مسیر مورد نظر نصب شود و در سیستم‌های چندریل، تمام مسیرها باید از نظر ارتفاع و راستای حرکت هماهنگ باشند. اختلاف جزئی در تراز ریل‌ها می‌تواند باعث فشار اضافی روی چرخ‌ها، گیر کردن قاب یا افزایش صدای حرکت شود.
کالسکه‌ها و چرخ‌ها نیز باید متناسب با وزن متحرک انتخاب شوند. تعداد چرخ مورد نیاز به وزن، ابعاد و نحوه توزیع بار بستگی دارد. استفاده از چرخ سبک برای سازه‌ای سنگین می‌تواند عمر سیستم را کاهش دهد.
ریل مستقیم یا سیستم چندبخشی
در دهانه‌های بزرگ، سقف ممکن است از چند پنل یا ماژول تشکیل شود. هر پنل می‌تواند هنگام باز شدن روی پنل قبلی یا در بخش مشخصی از مسیر قرار گیرد. چنین ساختاری امکان پوشش دهانه‌های بزرگ‌تر را فراهم می‌کند، اما طراحی آن به هماهنگی دقیق بین ریل، کالسکه و موتور نیاز دارد.
انتخاب پوشش سقف متحرک
پوشش سقف تأثیر مستقیمی بر وزن سازه، میزان نور، میزان سایه، شرایط حرارتی، نحوه جمع شدن و هزینه نهایی دارد. بنابراین انتخاب آن باید یکی از مراحل اصلی طراحی باشد، نه تصمیمی که بعد از ساخت سازه گرفته شود.
سقف متحرک پارچه‌ای
در سیستم‌های پارچه‌ای معمولاً از پارچه‌های مهندسی‌شده با پوشش PVC یا متریال مشابه استفاده می‌شود. پارچه‌های مناسب فضای بیرونی می‌توانند در برابر تابش UV، رطوبت و شرایط محیطی مقاومت مناسبی داشته باشند؛ البته مشخصات دقیق به برند، نوع بافت، پوشش و کیفیت متریال بستگی دارد.
مزیت مهم پارچه، وزن پایین‌تر نسبت به بسیاری از پوشش‌های سخت است. این موضوع باعث می‌شود طراحی مکانیزم متحرک ساده‌تر شود و نیروی کمتری برای حرکت نیاز باشد.
در عوض، نحوه کشش پارچه و طراحی شیب اهمیت زیادی دارد. پارچه نباید در شرایط بارندگی به شکلی نصب شود که آب روی آن جمع شود. سیستم‌های حرفه‌ای با ایجاد شیب مناسب، آب را به سمت آبرو یا مسیر تخلیه هدایت می‌کنند.
سقف متحرک پلی‌کربنات
پلی‌کربنات یکی از گزینه‌های محبوب برای پروژه‌هایی است که عبور نور طبیعی اهمیت دارد. این پوشش در ضخامت‌ها و ساختارهای مختلف تولید می‌شود و می‌تواند به صورت ورق تخت یا ساختارهای چندجداره مورد استفاده قرار گیرد.
پلی‌کربنات نسبت به پوشش پارچه‌ای رفتار کاملاً متفاوتی دارد. پنل سخت، وزن بیشتری ایجاد می‌کند و بنابراین ریل، کالسکه، قاب و موتور باید برای وزن واقعی آن طراحی شوند. در عین حال امکان ایجاد فضای روشن و کنترل نور روز یکی از دلایل انتخاب آن است.
در پروژه‌های استخر، انتخاب نوع پلی‌کربنات باید با توجه به رطوبت، تابش UV، دمای محیط و نیاز به کنترل گرمای خورشیدی انجام شود.
سقف متحرک شیشه‌ای
سقف متحرک شیشه‌ای از نظر معماری ظاهر بسیار متفاوتی ایجاد می‌کند و می‌تواند نور طبیعی زیادی وارد فضا کند. با این حال وزن شیشه بسیار بیشتر از پوشش‌های پارچه‌ای است و همین مسئله طراحی مکانیزم حرکت و سازه را حساس‌تر می‌کند.
در چنین پروژه‌هایی باید نوع شیشه، ساختار نگهدارنده، ضخامت، ایمنی در برابر شکست و نحوه انتقال وزن به کالسکه‌ها و ریل‌ها به صورت دقیق تعیین شود. استفاده از شیشه بدون طراحی سازه‌ای مناسب برای سقف متحرک توصیه نمی‌شود.
تفاوت سقف متحرک پارچه‌ای، پلی‌کربنات و شیشه‌ای
| ویژگی | پارچه‌ای | پلی‌کربنات | شیشه‌ای |
|---|
| وزن پوشش |
کمتر |
متوسط |
زیاد |
| عبور نور |
بسته به نوع پارچه |
زیاد تا متوسط |
زیاد |
| امکان جمع شدن |
بسیار مناسب |
مناسب با طراحی صحیح |
نیازمند طراحی تخصصی‌تر |
| مناسب برای سایه‌اندازی |
بسیار مناسب |
قابل تنظیم با نوع ورق |
نیازمند شیشه مناسب |
| حساسیت سازه به وزن پوشش |
کمتر |
متوسط |
بیشتر |
| کاربرد رایج |
تراس، رستوران، حیاط |
استخر، پاسیو، تراس |
پروژه‌های معماری خاص |
این جدول به معنی برتری مطلق یک متریال نیست. انتخاب پوشش باید بر اساس هدف پروژه، دهانه، شرایط آب‌وهوایی، بودجه، میزان نور مورد نیاز و سازه موجود انجام شود.
طراحی شیب و سیستم تخلیه آب در سقف متحرک
یکی از مهم‌ترین تفاوت‌های یک سقف متحرک حرفه‌ای با یک سازه ساده، توجه به مسیر آب است. وقتی سقف بسته است، بارندگی باید بدون ایجاد آب‌ماندگی به سمت نقطه تخلیه هدایت شود.
برای این منظور می‌توان از آبروهای پیرامونی، ناودانی، کانال‌های داخلی و ستون‌های دارای مسیر تخلیه استفاده کرد. در بعضی سیستم‌های آلومینیومی، مسیر تخلیه آب داخل پروفیل‌ها طراحی می‌شود تا آب از داخل ستون به پایین هدایت شود.
طراحی زهکشی باید قبل از ساخت انجام شود. اضافه کردن آبرو پس از نصب سقف ممکن است ظاهر سازه را تغییر دهد و در برخی پروژه‌ها فضای کافی برای اجرای آن وجود نداشته باشد.
آب‌بندی سقف متحرک چگونه انجام می‌شود؟
آب‌بندی سقف متحرک به معنی استفاده از یک ماده درزگیر در تمام قسمت‌ها نیست. آب‌بندی مناسب حاصل ترکیب چند عامل است:
- شیب صحیح سطح
- هم‌پوشانی مناسب پنل‌ها
- استفاده صحیح از نوارها و گسکت‌ها
- طراحی آبرو
- پروفیل‌های آب‌بندی
- اتصال صحیح پوشش به قاب
- کنترل مسیر حرکت پنل‌ها
در سیستم‌های متحرک، درزهای حرکتی باید امکان حرکت آزاد قطعات را حفظ کنند. بنابراین نمی‌توان صرفاً با افزایش مواد آب‌بندی انتظار داشت که سقف در همه شرایط آب‌وهوایی کاملاً بدون نفوذ باشد.
انتخاب موتور سقف متحرک
انتخاب موتور یکی از مهم‌ترین بخش‌های ساخت سقف متحرک برقی است. اشتباه رایج این است که موتور فقط بر اساس مساحت سقف انتخاب شود؛ در حالی که وزن متحرک، اصطکاک ریل، شیب، تعداد کالسکه‌ها، سرعت مورد نیاز و نحوه انتقال نیرو همگی روی گشتاور مورد نیاز تأثیر دارند.
در سیستم‌های کوچک ممکن است موتور تیوبلار یا موتورهای الکتریکی مناسب استفاده شود. در سازه‌های بزرگ‌تر، موتور گیربکسی یا سیستم‌های انتقال قدرت تخصصی‌تر مورد نیاز است.
در نمونه‌های تجاری مختلف، از موتورهای تیوبلار، موتورهای گیربکسی، تسمه و پولی یا سیستم‌های انتقال نیروی مشابه استفاده می‌شود. انتخاب دقیق باید توسط طراح سیستم انجام شود.
محاسبه تقریبی نیاز حرکتی
برای انتخاب موتور باید ابتدا مشخص شود موتور دقیقاً چه وزنی را حرکت می‌دهد. سپس مقاومت چرخ‌ها و ریل، اصطکاک، شیب و ضریب اطمینان در نظر گرفته می‌شود.
در یک سیستم متحرک، موتور نباید در شرایط عادی دائماً نزدیک حداکثر ظرفیت خود کار کند. انتخاب بیش از حد ضعیف باعث گرم شدن موتور و کاهش عمر آن می‌شود و انتخاب بیش از حد بزرگ نیز ممکن است فشار بیشتری به اجزای مکانیکی وارد کند.
سنسور باد و باران در سقف متحرک
در سقف‌های اتوماتیک فضای باز، سنسورهای محیطی می‌توانند نقش مهمی داشته باشند. برای مثال سنسور باران می‌تواند در صورت تشخیص بارندگی فرمان بسته شدن سقف را صادر کند و سنسور باد می‌تواند در صورت عبور سرعت باد از مقدار تعیین‌شده، سیستم را به وضعیت ایمن منتقل کند.
البته آستانه عملکرد سنسورها باید بر اساس طراحی سازه و مشخصات سیستم تعیین شود. سنسور باد جایگزین طراحی سازه‌ای مناسب نیست. اگر سازه از ابتدا برای شرایط محیطی پروژه طراحی نشده باشد، اضافه کردن سنسور مشکل اصلی را حل نمی‌کند.
کنترل سقف متحرک با ریموت، کلید و سیستم هوشمند
سقف متحرک برقی می‌تواند با روش‌های مختلف کنترل شود:
- ریموت کنترل
- کلید دیواری
- تابلو فرمان
- تایمر
- سنسور باران
- سنسور باد
- سیستم هوشمند ساختمان
- اپلیکیشن در سیستم‌های دارای کنترلر سازگار
در پروژه‌های بزرگ‌تر، می‌توان چند بخش سقف را به صورت مستقل کنترل کرد. این قابلیت به ویژه زمانی کاربرد دارد که سقف از چند دهانه یا چند ناحیه تشکیل شده باشد.
نکات برق و ایمنی در سقف متحرک برقی
قرار گرفتن موتور و تجهیزات برقی در فضای بیرونی باعث می‌شود حفاظت در برابر رطوبت و گردوغبار اهمیت ویژه‌ای داشته باشد. درجه حفاظت IP تجهیزات باید بر اساس محل واقعی نصب انتخاب شود و نمی‌توان یک عدد ثابت را برای تمام پروژه‌ها توصیه کرد.
کابل‌کشی باید به شکلی انجام شود که حرکت قطعات باعث کشیدگی یا آسیب کابل نشود. همچنین تابلو برق باید دارای حفاظت مناسب در برابر اتصال کوتاه، اضافه‌بار و شرایط محیطی باشد.
در سیستم‌های دارای حرکت خودکار، وجود تجهیزات ایمنی برای توقف سیستم در شرایط غیرعادی اهمیت دارد. برای مثال در صورت وجود مانع در مسیر حرکت، سیستم باید بر اساس طراحی کنترلر امکان توقف یا جلوگیری از ادامه حرکت را داشته باشد.
بار باد و برف در طراحی سقف متحرک
یکی از بخش‌هایی که در پروژه‌های سقف متحرک نباید نادیده گرفته شود، بارهای محیطی است. سقفی که در یک منطقه کم‌باد اجرا می‌شود ممکن است با سقفی که روی بام یک ساختمان مرتفع قرار دارد شرایط کاملاً متفاوتی داشته باشد.
بار باد می‌تواند روی ستون‌ها، ریل‌ها، اتصالات و پوشش نیرو وارد کند. در مناطق برف‌گیر نیز وزن برف روی سطح بسته سقف باید در طراحی لحاظ شود.
به همین دلیل اعلام یک ظرفیت ثابت مانند «تحمل مقدار مشخص باد یا برف» بدون دانستن هندسه سازه، نوع اتصال، دهانه و شرایط نصب از نظر مهندسی قابل تعمیم نیست.
سقف متحرک استخر؛ نکات تخصصی طراحی
سقف متحرک استخر یکی از کاربردهای مهم این فناوری است. در این پروژه‌ها علاوه بر مسائل معمول سازه، رطوبت دائمی، بخار آب، مواد شیمیایی و اختلاف دما باید مورد توجه قرار گیرند.
انتخاب متریال مقاوم در محیط مرطوب اهمیت زیادی دارد. همچنین طراحی تهویه باید به گونه‌ای باشد که بخار آب در فضای بسته تجمع بیش از حد نداشته باشد.
سقف استخر می‌تواند برای ایجاد امکان استفاده در فصل‌های مختلف طراحی شود؛ برای مثال در هوای مناسب باز شده و در شرایط نامساعد بسته شود. نمونه‌های اجرایی در پروژه‌های استخر از سازه‌های فلزی، پلی‌کربنات و سیستم‌های موتوری چندبخشی استفاده می‌کنند.
سقف متحرک رستوران و کافی‌شاپ
در رستوران‌ها و کافی‌شاپ‌ها، انعطاف‌پذیری فضای نشیمن اهمیت زیادی دارد. سقف جمع‌شونده اجازه می‌دهد در هوای مناسب فضای روباز در اختیار مشتریان قرار گیرد و در زمان بارندگی یا تابش شدید، محیط سریعاً پوشانده شود.
در این پروژه‌ها علاوه بر سازه، ظاهر سقف، نورپردازی، صدای حرکت، سرعت باز و بسته شدن و هماهنگی آن با دکوراسیون اهمیت دارد. سیستم‌های پارچه‌ای به دلیل وزن پایین و امکان ایجاد سطح سایه‌دار گسترده، در این نوع کاربری مورد توجه هستند.
نمونه‌های اجرایی بازار نیز استفاده از سازه‌های آلومینیومی و پارچه‌های PES-PVC را برای سقف‌های جمع‌شونده رستوران و فضاهای تجاری نشان می‌دهند.
سقف متحرک حیاط و تراس
برای حیاط و تراس مسکونی، ابتدا باید مشخص شود که هدف اصلی سایه‌اندازی است یا ایجاد یک فضای تقریباً سرپوشیده در تمام فصل‌ها. در پروژه‌های کوچک، سیستم دستی می‌تواند پاسخگوی نیاز باشد؛ اما اگر استفاده روزانه زیاد باشد، موتور برقی راحتی بیشتری ایجاد می‌کند.
در تراس آپارتمان‌ها نیز وزن سازه و نحوه اتصال به ساختمان اهمیت زیادی دارد. اتصال یک سازه سنگین به جان‌پناه یا دیوار بدون بررسی مقاومت آن می‌تواند خطرناک باشد. بنابراین محل انتقال بار باید پیش از اجرا بررسی شود.
آیا می‌توان سقف متحرک را در خانه ساخت؟
از نظر تئوری، ساخت یک سیستم ساده دستی امکان‌پذیر است، اما ساخت سقف متحرک حرفه‌ای با دهانه بزرگ تفاوت زیادی با یک پروژه DIY دارد. در سقف‌های بزرگ، کوچک‌ترین خطا در تراز ریل یا توزیع بار می‌تواند باعث گیرکردن یا افزایش نیروی مورد نیاز موتور شود.
برای همین اگر پروژه کوچک و سبک است، می‌توان درباره یک سیستم دستی ساده تحقیق کرد؛ اما در مورد سقف متحرک استخر، سقف رستوران، سازه روی بام یا دهانه‌های بزرگ بهتر است طراحی و ساخت توسط تیم متخصص انجام شود.
ابزارهای مورد استفاده در ساخت سقف متحرک
در یک کارگاه حرفه‌ای، بسته به جنس سازه و روش تولید، تجهیزاتی مانند دستگاه برش پروفیل، اره تخصصی، دستگاه جوش، تجهیزات سوراخ‌کاری، ابزار اندازه‌گیری دقیق، تراز لیزری و تجهیزات مونتاژ مورد استفاده قرار می‌گیرد.
اما داشتن ابزار به تنهایی برای ساخت سقف متحرک کافی نیست. کیفیت نهایی بیشتر به طراحی صحیح، دقت ساخت، هم‌راستایی ریل‌ها و کنترل کیفیت مونتاژ وابسته است.
مراحل اجرای سقف متحرک از طراحی تا تحویل
- بازدید محل: شرایط سازه، ابعاد و مسیرهای دسترسی بررسی می‌شود.
- برداشت ابعاد: اندازه‌گیری دقیق دهانه و ارتفاع انجام می‌شود.
- انتخاب سیستم: نوع حرکت و پوشش مشخص می‌شود.
- طراحی سازه: مقاطع، ستون‌ها، تیرها و اتصالات تعیین می‌شوند.
- طراحی مکانیزم: ریل، کالسکه، موتور و انتقال نیرو انتخاب می‌شوند.
- طراحی زهکشی: مسیر تخلیه آب و آبروها مشخص می‌شوند.
- ساخت قطعات: پروفیل‌ها و قاب‌ها در کارگاه آماده می‌شوند.
- اجرای سازه: ستون‌ها و تیرهای اصلی نصب می‌شوند.
- نصب ریل: ریل‌ها تراز و هم‌راستا می‌شوند.
- نصب پوشش: پارچه، پلی‌کربنات یا پوشش انتخاب‌شده نصب می‌شود.
- نصب موتور: سیستم محرک و تجهیزات کنترل نصب می‌شوند.
- تنظیم: سرعت، توقف و محدوده حرکت تنظیم می‌شود.
- تست: حرکت، سنسورها، آب‌بندی و عملکرد سیستم بررسی می‌شوند.
اشتباهات رایج در ساخت سقف متحرک
انتخاب موتور قبل از تعیین وزن سازه
موتور باید نتیجه طراحی باشد، نه نقطه شروع آن. ابتدا وزن واقعی بخش متحرک و مقاومت مسیر مشخص شده و سپس موتور انتخاب می‌شود.
بی‌توجهی به تراز ریل
حتی سیستم قدرتمند نیز روی ریل نامتراز عملکرد مناسبی نخواهد داشت. ریل باید با دقت نصب و پس از نصب نیز بررسی شود.
نادیده گرفتن آبرو
سقف متحرک بدون مسیر تخلیه آب می‌تواند در بارندگی دچار آب‌ماندگی یا انتقال آب به داخل فضا شود.
استفاده از پوشش سنگین روی سازه سبک
افزایش وزن پوشش بدون بازنگری سازه و موتور یکی از خطاهای جدی است.
استفاده از قطعات نامتناسب در فضای بیرونی
یراق‌آلات و اتصالاتی که برای فضای داخلی ساخته شده‌اند ممکن است در برابر رطوبت و تابش دوام کافی نداشته باشند.
توجه نکردن به حالت اضطراری
در سیستم برقی باید مشخص شود هنگام قطعی برق یا خرابی موتور، کاربر چگونه سقف را در وضعیت مناسب قرار خواهد داد.
مقایسه سقف متحرک با سقف ثابت و سایبان
| ویژگی | سقف متحرک | سقف ثابت | سایبان بازویی |
|---|
| باز شدن کامل فضا |
بسته به سیستم، بله |
خیر |
معمولاً بله |
| پوشش در برابر باران |
وابسته به نوع سیستم |
معمولاً مناسب |
وابسته به مدل و زاویه |
| کنترل نور |
زیاد |
محدود |
متوسط |
| قابلیت اتوماسیون |
زیاد |
ندارد |
زیاد |
| پیچیدگی اجرا |
متوسط تا زیاد |
متوسط |
کمتر |
| هزینه |
وابسته به سیستم و متراژ |
وابسته به متریال |
معمولاً کمتر |
قیمت ساخت سقف متحرک به چه عواملی بستگی دارد؟
قیمت سقف متحرک را نمی‌توان صرفاً به صورت یک قیمت ثابت برای هر متر مربع تعیین کرد. حتی دو پروژه با مساحت یکسان ممکن است به دلیل تفاوت سازه، ارتفاع، پوشش و مکانیزم، قیمت‌های متفاوتی داشته باشند.
مهم‌ترین عوامل عبارت‌اند از:
- مساحت و ابعاد دهانه
- ارتفاع سازه
- نوع و مقطع پروفیل
- جنس سازه
- نوع پوشش
- وزن قسمت متحرک
- نوع ریل و کالسکه
- نوع موتور و گیربکس
- تعداد موتورهای مورد نیاز
- سیستم انتقال نیرو
- تابلو فرمان
- سنسورهای باد و باران
- سیستم آبرو و تخلیه آب
- نورپردازی و تجهیزات جانبی
- پیچیدگی فونداسیون
- شرایط دسترسی به محل پروژه
- ارتفاع محل نصب
- نیاز به تقویت سازه موجود
بنابراین برای دریافت قیمت دقیق، ابتدا باید مشخصات پروژه برداشت شود. اعلام یک قیمت عمومی بدون دانستن نوع سقف و شرایط اجرا می‌تواند باعث اختلاف زیاد میان برآورد اولیه و هزینه نهایی شود.
نگهداری سقف متحرک بعد از اجرا
عمر مفید سقف متحرک تا حد زیادی به سرویس دوره‌ای وابسته است. ریل‌ها باید تمیز باشند و ذراتی که مانع حرکت کالسکه‌ها می‌شوند از مسیر خارج شوند.
در سیستم‌های پارچه‌ای، پارچه باید از نظر پارگی، شل شدن، تغییر شکل و آسیب ناشی از شرایط جوی بررسی شود. در سقف‌های پلی‌کربنات نیز اتصالات و وضعیت ورق‌ها باید کنترل شوند.
موتور و گیربکس باید طبق دستورالعمل سازنده سرویس شوند. همچنین تابلو فرمان و سنسورها باید به شکل دوره‌ای تست شوند تا خرابی آنها در زمان نیاز مشخص نشود.
در سیستم‌های دارای آبرو، مسیر تخلیه نیز باید تمیز باشد. برگ، خاک و گردوغبار می‌تواند مسیر آب را مسدود کرده و باعث سرریز آب شود.
چه زمانی سقف متحرک گزینه مناسبی نیست؟
سقف متحرک برای همه پروژه‌ها بهترین راهکار نیست. اگر هدف فقط ایجاد یک پوشش دائمی و بدون نیاز به باز شدن است، سقف ثابت ممکن است ساختار ساده‌تر و هزینه نگهداری پایین‌تری داشته باشد.
همچنین اگر پروژه در منطقه‌ای با شرایط باد بسیار شدید قرار دارد، باید پیش از انتخاب سیستم متحرک، امکان اجرای سازه با ظرفیت مورد نیاز بررسی شود. در چنین شرایطی ممکن است نوع خاصی از سیستم یا حتی راهکار دیگری برای پوشش فضا مناسب‌تر باشد.
اگر دسترسی برای تعمیر و سرویس موتور و ریل‌ها بسیار دشوار باشد نیز باید از ابتدا مسیر نگهداری طراحی شود.
چرا طراحی مهندسی در سقف‌های متحرک اهمیت دارد؟
سقف متحرک برخلاف یک پوشش ثابت، دارای قطعات متحرک است. بنابراین علاوه بر تحمل بار، باید حرکت تکرارشونده نیز بدون ایجاد تنش اضافی انجام شود.
این مسئله باعث می‌شود طراحی تنها به انتخاب یک پروفیل و موتور محدود نباشد. نیروهای وارد بر سازه، اصطکاک، وزن متحرک، نقاط اتصال، خمش ریل، شرایط آب‌وهوایی و نحوه انتقال بار باید همزمان در نظر گرفته شوند.
در پروژه‌های بزرگ‌تر، استفاده از نقشه‌های اجرایی و محاسبات سازه‌ای می‌تواند از هزینه‌های ناشی از اصلاحات بعدی جلوگیری کند.
اجرای سقف متحرک توسط سایه گستر آسیا
در اجرای سقف متحرک، یک سیستم مناسب باید بر اساس شرایط واقعی محل طراحی شود. نوع پوشش، دهانه، نحوه جمع شدن، جنس سازه، مسیر ریل، موتور، سیستم کنترل و زهکشی باید به صورت یک مجموعه هماهنگ در نظر گرفته شوند.
سایه گستر آسیا در زمینه طراحی و اجرای سقف‌های متحرک و سایر سازه‌های معماری فعالیت می‌کند و می‌تواند پروژه را بر اساس نوع کاربری و مشخصات محل بررسی کند. در پروژه‌های مختلف از جمله حیاط، تراس، استخر، رستوران، کافی‌شاپ و فضاهای تجاری، نوع سقف و مکانیزم حرکت باید متناسب با شرایط استفاده انتخاب شود.
برای یک پروژه حرفه‌ای، پیشنهاد فنی بهتر است علاوه بر قیمت، شامل نوع سازه، پوشش، موتور، سیستم حرکتی، تجهیزات کنترلی، روش آب‌بندی، سیستم زهکشی و شرایط خدمات پس از اجرا باشد. چنین مقایسه‌ای امکان ارزیابی دقیق‌تر پیشنهادهای مختلف را فراهم می‌کند.

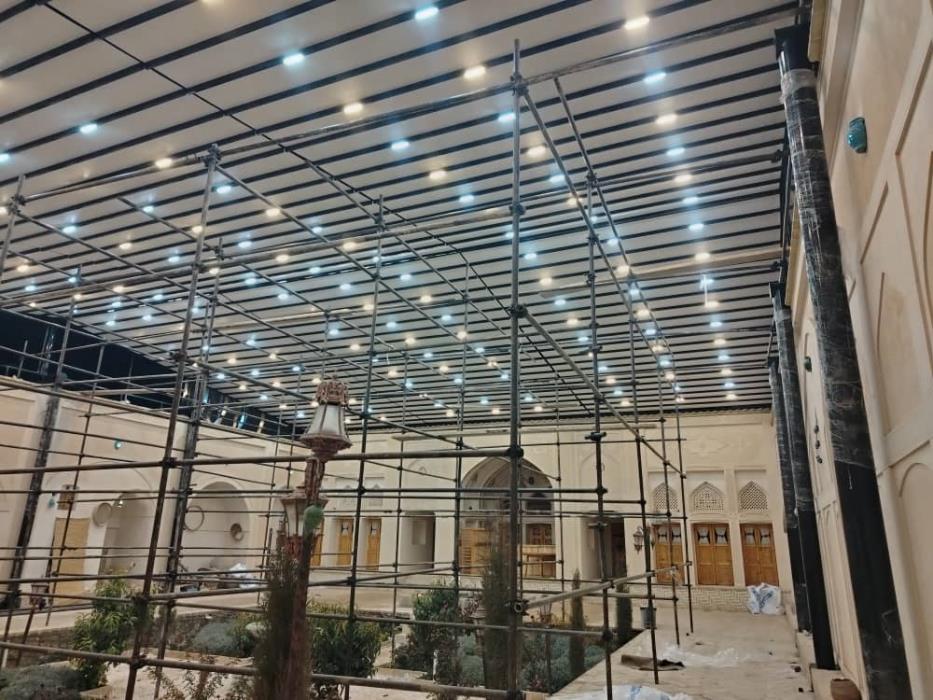

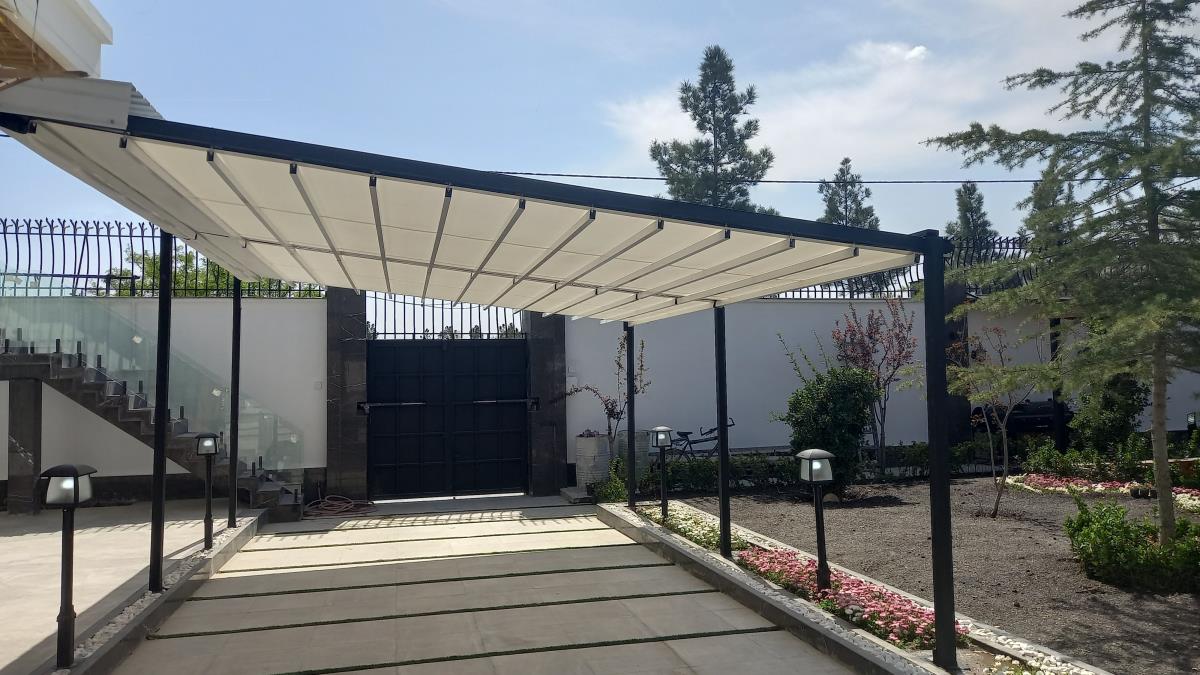

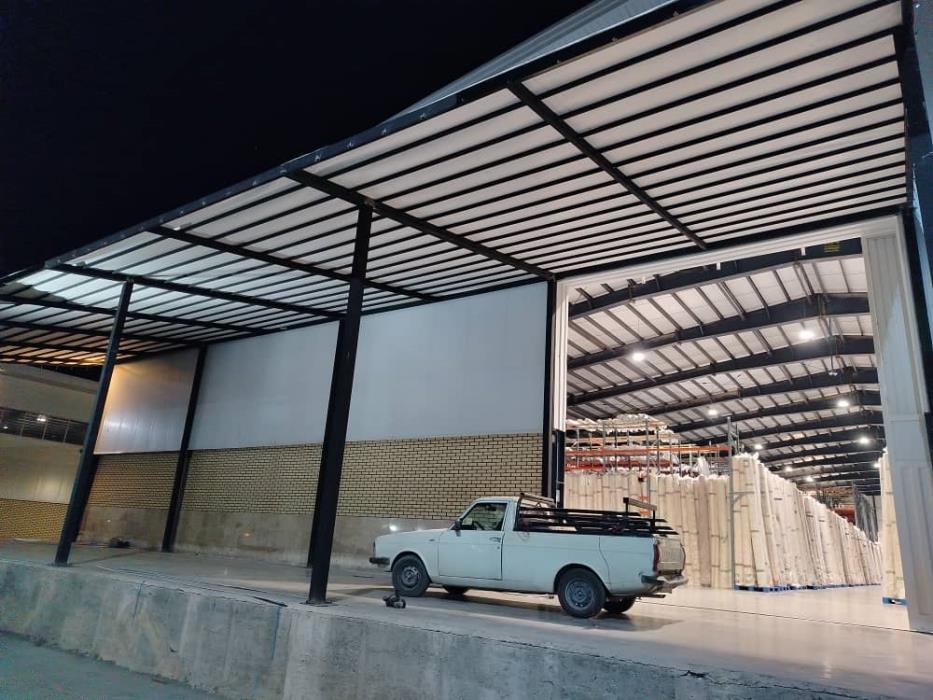

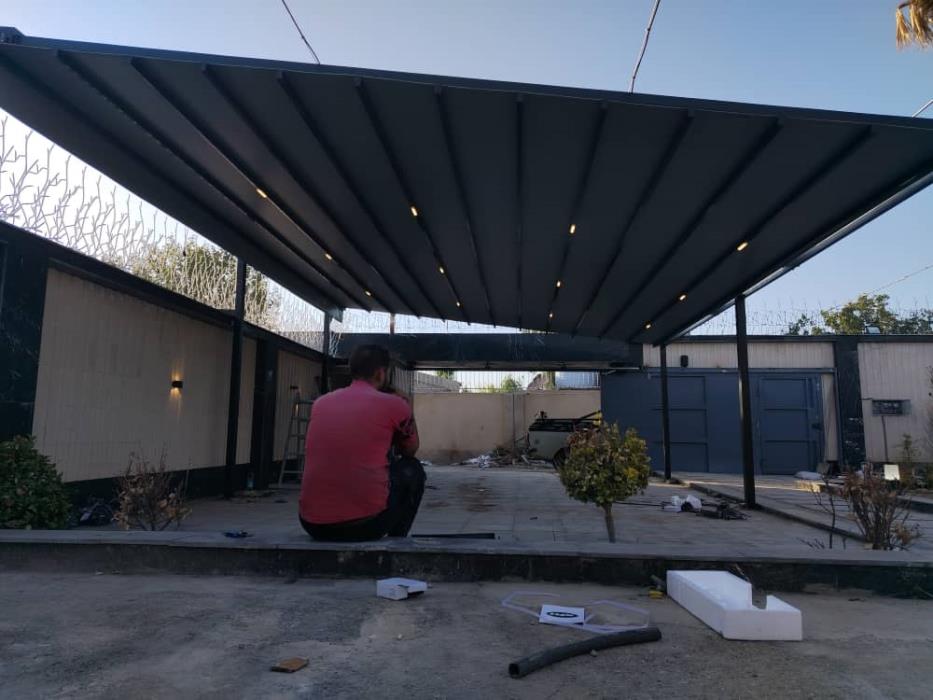

تصاویر و نمونه‌های سقف متحرک
جمع‌بندی راهنمای ساخت سقف متحرک
ساخت سقف متحرک یک پروژه چندبخشی است که از طراحی سازه شروع می‌شود و به انتخاب پوشش، ریل، کالسکه، موتور، سیستم کنترل، آب‌بندی و زهکشی ادامه پیدا می‌کند. انتخاب هر یک از این اجزا باید با سایر اجزای سیستم هماهنگ باشد.
برای پروژه‌های سبک، سقف پارچه‌ای دستی یا برقی می‌تواند راهکار مناسبی باشد. در پروژه‌هایی که نور طبیعی اهمیت دارد، پلی‌کربنات گزینه قابل بررسی است و برای پروژه‌های معماری خاص می‌توان سیستم‌های شیشه‌ای را بررسی کرد. در هر سه حالت، طراحی سازه و مکانیزم حرکت باید با وزن و شرایط محیطی هماهنگ باشد.
در نهایت، مهم‌ترین نکته در ساخت سقف متحرک این است که پروژه فقط بر اساس متراژ یا قیمت انتخاب نشود. عرض دهانه، ارتفاع، بار باد و برف، نوع پوشش، نحوه تخلیه آب، تعداد دفعات حرکت، سیستم موتور و کنترل و شرایط نگهداری، همگی روی عملکرد نهایی اثر دارند.
سوالات متداول درباره ساخت سقف متحرک
سقف متحرک چیست؟
سقف متحرک سیستمی است که پوشش آن قابلیت باز و بسته شدن یا جمع شدن دارد و می‌تواند فضای مورد نظر را در شرایط مختلف به صورت باز یا سرپوشیده در اختیار کاربر قرار دهد.
آیا ساخت سقف متحرک در خانه امکان‌پذیر است؟
برای سازه‌های کوچک و سبک می‌توان سیستم‌های ساده دستی طراحی کرد، اما سقف‌های بزرگ، برقی، استخر و دهانه‌های تجاری نیازمند طراحی دقیق سازه، ریل و مکانیزم حرکتی هستند و بهتر است توسط متخصص اجرا شوند.
برای سقف متحرک پارچه‌ای چه پوششی مناسب است؟
معمولاً از پارچه‌های مهندسی‌شده مخصوص فضای بیرونی مانند پارچه‌های پلی‌استر با پوشش PVC استفاده می‌شود. مشخصات دقیق باید بر اساس شرایط آب‌وهوایی و طراحی سیستم انتخاب شود.
آیا سقف متحرک پلی‌کربنات کاملاً ضدآب است؟
عملکرد در برابر بارندگی به طراحی پنل‌ها، هم‌پوشانی، گسکت‌ها، شیب، آبرو و کیفیت نصب بستگی دارد. بنابراین صرف استفاده از پلی‌کربنات به تنهایی تضمین‌کننده آب‌بندی کامل سیستم نیست.
موتور سقف متحرک چگونه انتخاب می‌شود؟
موتور بر اساس وزن قسمت متحرک، اصطکاک ریل، تعداد کالسکه‌ها، شیب، سرعت مورد نیاز و مکانیزم انتقال نیرو انتخاب می‌شود. بنابراین انتخاب موتور صرفاً بر اساس مساحت سقف روش دقیقی نیست.
آیا سقف متحرک به سنسور باد و باران نیاز دارد؟
در بسیاری از سیستم‌های اتوماتیک فضای باز، سنسور باد و باران می‌تواند ایمنی و سهولت استفاده را افزایش دهد. با این حال نوع و تنظیم سنسور باید متناسب با طراحی سازه و شرایط محیطی پروژه باشد.
قیمت سقف متحرک چگونه محاسبه می‌شود؟
قیمت به ابعاد، نوع سازه، جنس پوشش، موتور، ریل، سیستم کنترل، آبرو، شرایط نصب، ارتفاع و میزان عملیات عمرانی بستگی دارد. به همین دلیل قیمت دقیق معمولاً پس از بررسی مشخصات پروژه تعیین می‌شود.
سقف متحرک استخر چه تفاوتی با سقف متحرک تراس دارد؟
در سقف استخر رطوبت، بخار آب، مواد شیمیایی و شرایط حرارتی اهمیت بیشتری دارند. به همین دلیل انتخاب متریال و طراحی تهویه و مقاومت در برابر خوردگی باید متناسب با محیط استخر باشد.
آیا سقف متحرک را می‌توان به سیستم هوشمند ساختمان متصل کرد؟
در صورت پشتیبانی کنترلر و تجهیزات الکترونیکی، امکان اتصال برخی سیستم‌های سقف متحرک به سیستم مدیریت ساختمان یا کنترل هوشمند وجود دارد. قابلیت دقیق به نوع موتور و تابلو فرمان بستگی دارد.
آیا سقف متحرک در برابر باد شدید مقاوم است؟
مقاومت سقف در برابر باد به طراحی سازه، نوع پوشش، دهانه، اتصالات و شرایط محل بستگی دارد. ظرفیت باد باید برای همان سازه و شرایط نصب تعیین شود و نمی‌توان یک مقدار ثابت را به همه سقف‌های متحرک تعمیم داد.
چرا سقف متحرک باید شیب داشته باشد؟
شیب برای هدایت آب باران به سمت آبرو و جلوگیری از آب‌ماندگی اهمیت دارد. مقدار و جهت شیب به نوع پوشش و طراحی سیستم بستگی دارد.
آیا سقف متحرک نیاز به سرویس دوره‌ای دارد؟
بله. ریل‌ها، کالسکه‌ها، موتور، گیربکس، اتصالات، سنسورها، آبروها و پوشش باید به صورت دوره‌ای بررسی شوند تا عملکرد سیستم در طول زمان حفظ شود.
