چادر کششی سقفی چیست و چگونه طراحی می‌شود؟
چادر کششی سقفی یا سازه کششی پارچه‌ای یکی از راهکارهای معماری برای پوشاندن فضاهای باز، نیمه‌باز و دهانه‌هایی است که در آن‌ها علاوه بر ایجاد سایه و محافظت در برابر عوامل جوی، فرم معماری و سبکی سازه نیز اهمیت دارد. برخلاف یک سقف معمولی که عمدتاً با تیرها، دال‌ها یا ورق‌های صلب شکل خود را حفظ می‌کند، در سازه‌های کششی، پوشش پارچه‌ای به کمک کشش، هندسه مناسب، اتصالات و اجزای نگهدارنده پایدار می‌شود.
به همین دلیل، چادر کششی سقفی را نباید صرفاً یک پارچه نصب‌شده روی یک اسکلت فلزی در نظر گرفت. شکل نهایی غشا، محل اتصال‌ها، میزان کشش اولیه، نوع پروفیل یا ستون، مسیر انتقال بار و نحوه تخلیه آب همگی در عملکرد نهایی سیستم تأثیر دارند. در پروژه‌های حرفه‌ای، فرم غشا باید متناسب با هندسه محل، دهانه، نقاط مهاری و بارهای محیطی تعیین شود.
این نوع سازه می‌تواند برای سایبان حیاط، آلاچیق، پارکینگ، فضای رستوران و کافه، ورودی ساختمان، محوطه ویلا، فضای تفریحی، نمایشگاه، مجموعه ورزشی و پوشش برخی فضاهای تجاری مورد استفاده قرار گیرد. انتخاب فرم و متریال باید بر اساس کاربری واقعی پروژه انجام شود؛ زیرا نیاز یک سایبان کوچک حیاط با سقف کششی یک فضای بزرگ تجاری یا ورزشی یکسان نیست.
تفاوت چادر کششی با سقف‌های معمولی چیست؟
مهم‌ترین تفاوت سازه کششی با سقف‌های صلب در نحوه انتقال نیرو است. در یک سازه معمولی، اعضای سازه‌ای می‌توانند در برابر خمش و فشار مقاومت کنند؛ اما غشای پارچه‌ای کششی اساساً برای تحمل نیرو در صفحه و تحت کشش طراحی می‌شود. به همین علت، فرم هندسی آن اهمیت بسیار زیادی دارد.
اگر پارچه بدون کشش کافی نصب شود، امکان ایجاد چین، لرزش، جمع شدن آب یا تغییر شکل نامطلوب وجود دارد. در مقابل، زمانی که فرم سازه، پیش‌تنیدگی و جزئیات اتصال درست طراحی شوند، غشا می‌تواند به یک پوشش سبک و پایدار تبدیل شود. مطالعات مهندسی سازه‌های غشایی نیز بر اهمیت form-finding یا فرم‌یابی و تعیین شکل تعادلی غشا قبل از ساخت تأکید دارند.
در نتیجه، کیفیت یک سازه چادری سقفی فقط با ضخامت یا وزن پارچه مشخص نمی‌شود. کیفیت طراحی، نحوه برش و دوخت یا اتصال، کیفیت یراق‌آلات، دقت ساخت اسکلت، وضعیت فونداسیون و مهارها و روش نصب نیز به همان اندازه اهمیت دارند.
اجزای اصلی یک سازه کششی سقفی
یک پروژه چادر کششی معمولاً از چند بخش اصلی تشکیل می‌شود که باید به‌صورت یک سیستم واحد طراحی شوند:
- غشای پارچه‌ای: پوشش اصلی که وظیفه ایجاد سایه و حفاظت از فضای زیرین را بر عهده دارد.
- اسکلت یا اعضای نگهدارنده: شامل ستون، تیر، قوس، لوله، پروفیل یا سایر اجزای انتقال‌دهنده نیرو.
- کابل و یراق‌آلات: در برخی فرم‌ها برای انتقال کشش و تثبیت هندسه غشا استفاده می‌شوند.
- صفحات اتصال و پلیت‌ها: محل ارتباط اجزای سازه‌ای با یکدیگر یا با بستر ساختمان.
- اتصالات پارچه: شامل لبه‌ها، تسمه‌ها، پروفیل‌های نگهدارنده و جزئیات مخصوص مهار غشا.
- سیستم آبرو و تخلیه آب: برای جلوگیری از تجمع آب روی سطح یا انتقال آب باران به مسیر مناسب.
- فونداسیون یا زیرسازی: بخشی که نیروهای سازه را به ساختمان، زمین یا سازه موجود منتقل می‌کند.
جزئیات اتصال در سازه‌های پارچه‌ای اهمیت ویژه‌ای دارند، زیرا اتصالات علاوه بر نقش سازه‌ای، معمولاً بخشی از ظاهر نهایی پروژه نیز هستند. طراحی ظرفیت اتصال و هماهنگی آن با نیروهای ایجادشده در غشا باید متناسب با هر پروژه انجام شود.
انواع چادر کششی سقفی بر اساس فرم معماری
سازه کششی قوسی
در مدل قوسی، اعضای اصلی به شکل قوس یا منحنی طراحی می‌شوند و پارچه در امتداد این فرم قرار می‌گیرد. این روش برای ورودی‌ها، سایبان مسیر، پارکینگ و فضاهایی که فرم معماری نرم و پیوسته مورد توجه است کاربرد دارد.
در طراحی قوس، ارتفاع سازه، دهانه، محل تکیه‌گاه‌ها و جهت تخلیه آب باید از ابتدا مشخص شود. قوس صرفاً یک عنصر تزئینی نیست و هندسه آن می‌تواند بر رفتار غشا و نحوه انتقال نیرو اثر بگذارد.
سازه کششی زین اسبی
فرم زین اسبی یا فرم دو انحنایی یکی از فرم‌های شناخته‌شده در معماری کششی است. در این حالت، غشا با ایجاد انحناهای مخالف در جهات مختلف، شکل پایدار‌تری پیدا می‌کند. فرم نهایی باید با پیش‌تنیدگی مناسب و نقاط مهاری هماهنگ باشد.
این نوع طراحی برای پروژه‌هایی مناسب است که کارفرما علاوه بر پوشش فضای باز، به دنبال یک فرم معماری شاخص است. اجرای آن نیازمند طراحی دقیق‌تر نسبت به یک سایبان پارچه‌ای ساده است.
سازه مخروطی و چندنقطه‌ای
در سازه‌های مخروطی، بخشی از نیروها از طریق نقاط بلندتر یا ستون‌های مرکزی و بخشی از طریق لبه‌های پیرامونی منتقل می‌شود. چنین فرم‌هایی می‌توانند برای محوطه‌های تفریحی، آلاچیق‌ها، ورودی مجموعه‌ها و فضاهای بزرگ‌تر استفاده شوند.
سازه کششی تخت با شیب طراحی‌شده
اصطلاح «سقف تخت» در سازه‌های پارچه‌ای نباید به معنای سطح کاملاً افقی باشد. حتی در پوشش‌هایی که از نظر بصری تخت به نظر می‌رسند، ایجاد شیب یا هندسه مناسب برای جلوگیری از تجمع آب اهمیت دارد.
سطح افقی بدون مسیر مشخص برای تخلیه آب می‌تواند در زمان بارندگی باعث تشکیل آب‌جمع‌شدگی شود و وزن موضعی ایجادشده را افزایش دهد. بنابراین طراحی آبرو، شیب و محل خروج آب باید همزمان با طراحی فرم اصلی انجام شود.
سازه کششی سفارشی
در پروژه‌هایی که شکل حیاط، ساختمان، ورودی یا فضای مورد نظر هندسه معمولی ندارد، فرم سفارشی می‌تواند راهکار مناسب‌تری باشد. در این حالت ابتدا ابعاد و محدودیت‌های محل برداشت می‌شود و سپس فرم سازه، نقاط اتصال، ستون‌ها، مسیر پارچه و جزئیات آب‌بندی مشخص می‌شوند.
مزیت اصلی طراحی سفارشی این است که سازه مجبور نیست خود را با یک مدل آماده تطبیق دهد؛ بلکه هندسه سیستم بر اساس ساختمان و نیاز واقعی پروژه شکل می‌گیرد.
انواع پارچه مورد استفاده در سازه‌های کششی
پارچه مورد استفاده در چادر کششی باید با توجه به شرایط محیطی، میزان تابش، اندازه پروژه، نیاز نوری، شکل سازه و الزامات عملکردی انتخاب شود. در بازار سازه‌های غشایی، پارچه‌های مهندسی‌شده مختلفی وجود دارند و تفاوت آن‌ها فقط در رنگ نیست.
پارچه پلی‌استر با روکش PVC
پارچه پلی‌استر روکش‌شده با PVC یکی از گزینه‌های رایج برای سازه‌های کششی است. لایه پایه پلی‌استر وظیفه تأمین مقاومت کششی را دارد و روکش PVC به محافظت از بافت پارچه و ایجاد ویژگی‌های مورد نیاز برای استفاده بیرونی کمک می‌کند.
در انتخاب این پارچه باید مشخصات فنی واقعی محصول مانند وزن، مقاومت کششی، مقاومت پارگی، نوع روکش، پایداری در برابر تابش و شرایط محیطی و همچنین روش اتصال یا جوش پارچه بررسی شود. صرفاً عبارت «پارچه PVC» برای مقایسه دو محصول کافی نیست.
پارچه‌های دارای پوشش‌های تکمیلی
برخی پارچه‌های معماری با پوشش‌های تکمیلی برای افزایش مقاومت سطح، کاهش چسبندگی آلودگی یا بهبود رفتار در برابر شرایط محیطی تولید می‌شوند. انتخاب چنین پوششی باید بر اساس مشخصات فنی سازنده و شرایط پروژه انجام شود.
پارچه‌های PTFE و سیستم‌های تخصصی‌تر
در پروژه‌های خاص، پارچه‌های الیاف شیشه با پوشش PTFE نیز مورد استفاده قرار می‌گیرند. این گروه از مصالح معمولاً برای پروژه‌های معماری و سازه‌ای خاص انتخاب می‌شوند و از نظر هزینه و الزامات ساخت با پارچه‌های متداول PVC یکسان نیستند.
بنابراین هنگام مقایسه قیمت چادر کششی، مقایسه دو پروژه تنها بر اساس متراژ پارچه اشتباه است؛ زیرا نوع غشا، کیفیت مواد، جزئیات ساخت، فرم هندسی و اجزای سازه‌ای می‌توانند تفاوت قابل‌توجهی در هزینه ایجاد کنند.
چرا فرم‌یابی در سازه کششی اهمیت دارد؟
یکی از تفاوت‌های اصلی سازه‌های کششی با بسیاری از سقف‌های معمولی، این است که شکل نهایی غشا را نمی‌توان صرفاً با یک نقشه دوبعدی ساده تعیین کرد. غشا باید در یک وضعیت تعادل مناسب قرار گیرد و شکل آن با شرایط مرزی و پیش‌تنیدگی هماهنگ شود.
در فرآیند فرم‌یابی سازه کششی، پارامترهایی مانند نقاط اتصال، میزان کشش اولیه، شکل مرزی و نیروهای واردشده بررسی می‌شوند. تحقیقات مهندسی سازه‌های غشایی نشان می‌دهند که پیش‌تنیدگی و شرایط مرزی تأثیر مستقیمی بر شکل و رفتار غشا دارند.
این موضوع از نظر اجرایی نیز اهمیت دارد. اگر فرم اولیه درست انتخاب نشود، ممکن است پارچه پس از نصب دارای چین، نواحی شل یا نقاطی با تنش نامتوازن باشد. در پروژه‌های حرفه‌ای، طراحی فرم بخشی از فرآیند مهندسی است، نه یک مرحله تزئینی در پایان کار.
مقاومت چادر کششی در برابر باد و بارندگی
مقاومت یک سازه کششی در برابر باد را نمی‌توان تنها از روی جنس پارچه تعیین کرد. باد به کل سیستم شامل غشا، اتصالات، ستون‌ها، پلیت‌ها، مهارها و زیرسازی نیرو وارد می‌کند.
به همین دلیل در پروژه‌های جدی باید حداقل موارد زیر بررسی شود:
- ابعاد و ارتفاع سازه
- شکل هندسی غشا
- محل و جهت قرارگیری سازه
- شرایط باد منطقه و موقعیت ساختمان
- نوع و فاصله نقاط مهاری
- ظرفیت ستون‌ها و تیرها
- ظرفیت اتصالات و پیچ‌ها
- نوع فونداسیون یا بستر اتصال
- رفتار پارچه و میزان پیش‌تنیدگی
برای برخی سایبان‌ها و پرگولاهای مشمول EN 13561، مقاومت بخش متحرک در برابر باد در قالب کلاس‌های عملکردی ارزیابی می‌شود؛ با این حال خود استاندارد تصریح می‌کند که بخش سازه‌ای محل اتصال پرگولا در دامنه آن قرار نمی‌گیرد و باید جداگانه با روش‌های سازه‌ای مناسب بررسی شود.
بنابراین استفاده از عباراتی مانند «ضد باد مطلق» بدون مشخص کردن کلاس عملکرد، شرایط نصب و مشخصات سازه، از نظر فنی دقیق نیست.
آب‌بندی و تخلیه آب در چادر کششی
یکی از مهم‌ترین بخش‌های طراحی یک سقف چادری، مدیریت آب باران است. پارچه باید به شکلی فرم‌دهی شود که آب در نقاط نامناسب جمع نشود. در کنار فرم غشا، محل درزها، اتصالات لبه‌ای، آبروها، ناودانی و نقاط عبور آب نیز اهمیت دارند.
در پروژه‌های با شیب کم، موضوع آب‌جمع‌شدگی حساس‌تر می‌شود. حتی استانداردهای مرتبط با برخی پرگولاها و سایبان‌های بیرونی نیز برای شرایطی که آب روی پوشش جمع می‌شود الزامات مشخصی در نظر می‌گیرند.
در نتیجه، آب‌بندی موفق یک چادر کششی نتیجه یک قطعه درزگیر یا چسب به‌تنهایی نیست؛ بلکه حاصل ترکیب صحیح شیب، فرم، همپوشانی، آبرو، لبه‌بندی و جزئیات اتصال است.
اتصالات و زیرسازی چادر کششی چرا اهمیت دارند؟
در بسیاری از پروژه‌ها توجه زیادی به ظاهر پارچه می‌شود، اما بخش مهمی از عملکرد سازه به قسمت‌هایی مربوط است که پس از پایان پروژه کمتر دیده می‌شوند. پلیت‌های پایه، پیچ‌های مهاری، جوش‌ها، صفحات اتصال، ستون‌ها و محل انتقال نیرو باید متناسب با بارهای پروژه انتخاب شوند.
اتصال یک سازه سنگین یا دارای دهانه بزرگ به یک دیوار با پوشش نما بدون بررسی لایه‌های زیرین می‌تواند تصمیم مناسبی نباشد. در چنین شرایطی باید مشخص شود نیرو دقیقاً به کدام بخش ساختمان منتقل می‌شود و آیا عضو موجود ظرفیت تحمل آن را دارد یا خیر.
به همین دلیل قبل از اجرای سازه کششی سقفی، بازدید فنی و بررسی بستر نصب باید بخشی از فرآیند طراحی باشد.
کاربردهای چادر کششی سقفی
چادر کششی برای حیاط و محوطه ویلا
یکی از کاربردهای محبوب سازه کششی، پوشش حیاط و محوطه ویلا است. در این کاربرد می‌توان فضایی نیمه‌باز ایجاد کرد که در روزهای آفتابی سایه ایجاد کند و در زمان بارش، شرایط استفاده از فضای بیرونی را بهتر کند.
در طراحی حیاط باید مسیر حرکت افراد، ارتفاع مناسب، دید به فضای سبز، محل آبرو و امکان دسترسی برای تعمیرات در نظر گرفته شود. استفاده از فرم‌های سبک و منحنی می‌تواند بدون تبدیل حیاط به یک فضای سنگین و بسته، سطح قابل استفاده را افزایش دهد.
چادر کششی برای پارکینگ
سازه‌های پارچه‌ای برای ایجاد سایه روی پارکینگ نیز کاربرد دارند. در این حالت باید ارتفاع خودروها، مسیر ورود و خروج، باز شدن درها، فاصله ستون‌ها و نیروهای ناشی از باد در نظر گرفته شود.
در پارکینگ‌های بزرگ‌تر، فرم سازه باید به‌گونه‌ای انتخاب شود که ستون‌ها حداقل مزاحمت را برای مسیر خودرو ایجاد کنند.
چادر کششی برای آلاچیق
برای آلاچیق، امکان استفاده از فرم‌های قوسی، مخروطی و زین‌اسبی وجود دارد. در این کاربرد، زیبایی فرم معمولاً اهمیت زیادی دارد و می‌توان رنگ پارچه، نورپردازی و سازه فلزی را با معماری ساختمان هماهنگ کرد.

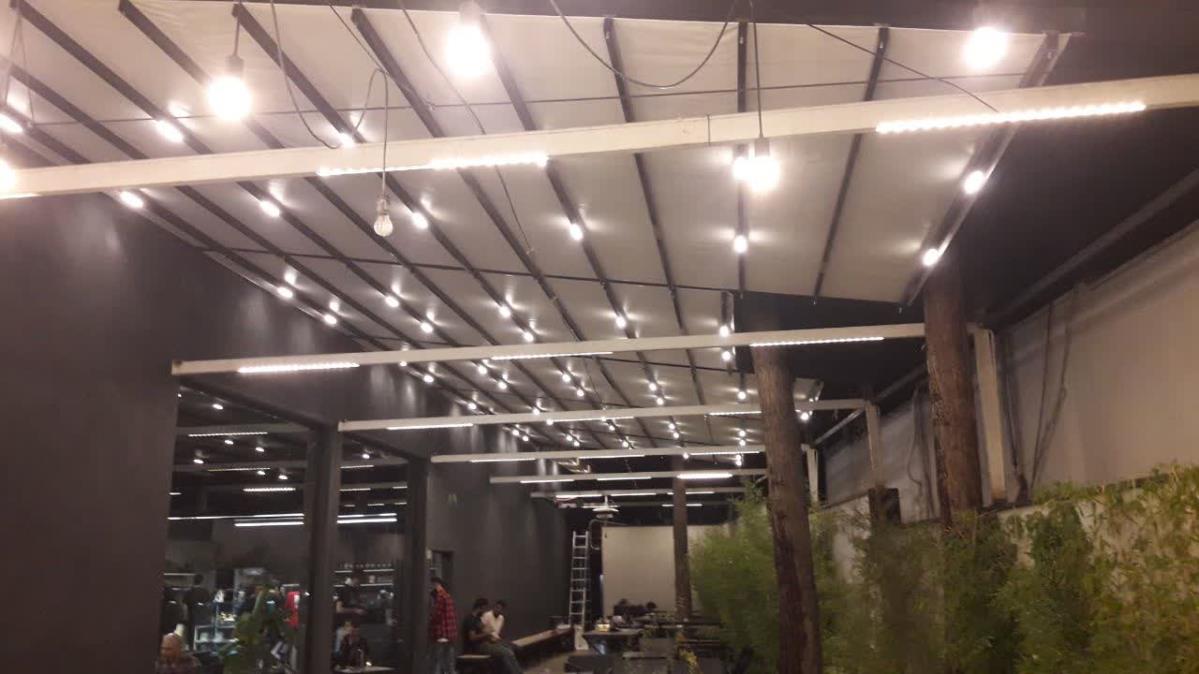

سازه کششی برای رستوران و کافه
در رستوران‌ها و کافه‌ها، سازه کششی می‌تواند فضای نشیمن بیرونی را توسعه دهد. در چنین پروژه‌ای علاوه بر سایه و بارندگی، مواردی مانند مسیر تأسیسات، نورپردازی، تجهیزات گرمایشی یا سرمایشی، مسیر کارکنان و نظافت نیز باید در طراحی لحاظ شود.
چادر کششی برای نمایشگاه و فضاهای رویدادی
فرم معماری سازه‌های کششی باعث شده در فضاهای نمایشگاهی و رویدادی نیز استفاده شوند. در این پروژه‌ها سرعت نصب، ظاهر سازه، امکان ایجاد دهانه مناسب و هماهنگی با طراحی رویداد اهمیت دارد.
فرآیند طراحی و اجرای چادر کششی سقفی
مرحله اول؛ بازدید و برداشت ابعاد
در نخستین مرحله، ابعاد محل، ارتفاع‌های موجود، محل ستون‌ها، نقاط اتصال، مسیرهای رفت‌وآمد و موانع بررسی می‌شوند. عکس‌برداری از محل نیز برای بررسی جزئیات اجرایی مفید است.
مرحله دوم؛ انتخاب فرم سازه
بر اساس هندسه محل و کاربری، فرم مناسب انتخاب می‌شود. ممکن است فرم قوسی برای یک پروژه مناسب باشد، در حالی که در پروژه‌ای دیگر فرم زین‌اسبی یا چندنقطه‌ای نتیجه بهتری ایجاد کند.
مرحله سوم؛ طراحی سازه و اتصالات
پس از مشخص شدن فرم، ستون‌ها، تیرها، کابل‌ها، صفحات اتصال، نقاط مهاری و سایر اجزا تعیین می‌شوند. در پروژه‌های بزرگ‌تر، محاسبات سازه‌ای و مدل‌سازی دقیق اهمیت بیشتری پیدا می‌کند.
مرحله چهارم؛ الگوی برش پارچه
پارچه کششی معمولاً از چند قطعه تشکیل می‌شود که بر اساس الگوی طراحی‌شده برش و به یکدیگر متصل می‌شوند. دقت این مرحله مستقیماً بر فرم نهایی و میزان کشش غشا اثر دارد.
مرحله پنجم؛ ساخت اسکلت و آماده‌سازی قطعات
در این مرحله ستون‌ها، قوس‌ها، تیرها، پلیت‌ها و سایر قطعات ساخته و برای نصب آماده می‌شوند. کیفیت جوش، پوشش محافظ فلز و دقت ابعادی قطعات در این مرحله اهمیت دارد.
مرحله ششم؛ نصب و تنظیم کشش
پس از نصب اسکلت، غشا در محل قرار گرفته و به‌تدریج در نقاط تعیین‌شده مهار می‌شود. کشش باید به شکل کنترل‌شده ایجاد شود تا فرم طراحی‌شده به دست آید.
مرحله هفتم؛ کنترل نهایی
در پایان، مسیر تخلیه آب، اتصالات، لبه‌ها، پیچ‌ها، نقاط مهاری، ظاهر پارچه و عملکرد کلی سازه بررسی می‌شود.
قیمت چادر کششی سقفی چگونه تعیین می‌شود؟
یکی از پرتکرارترین پرسش‌ها درباره این محصول، قیمت چادر کششی یا قیمت سازه پارچه‌ای است. اما ارائه یک قیمت ثابت برای همه پروژه‌ها از نظر فنی منطقی نیست؛ زیرا دو سازه با متراژ یکسان می‌توانند به دلیل تفاوت در ارتفاع، دهانه، فرم، پارچه، تعداد ستون‌ها و جزئیات نصب هزینه‌های متفاوتی داشته باشند.
مهم‌ترین عوامل مؤثر بر برآورد هزینه عبارت‌اند از:
- مساحت واقعی پوشش
- ابعاد دهانه و طول و عرض سازه
- ارتفاع سازه
- نوع فرم و میزان پیچیدگی هندسی
- نوع پارچه و مشخصات فنی آن
- نوع و وزن اسکلت فلزی یا آلومینیومی
- تعداد ستون‌ها و نقاط مهاری
- نوع اتصالات و یراق‌آلات
- نیاز به فونداسیون جدید یا استفاده از زیرسازی موجود
- سیستم آبرو و تخلیه آب
- شرایط محل نصب و دسترسی کارگاه
- نورپردازی یا تجهیزات جانبی
- هزینه حمل و نصب
- پیچیدگی الگوی برش و دوخت یا اتصال غشا
به همین دلیل، برای دریافت قیمت چادر کششی سقفی بهتر است ابتدا اطلاعاتی مانند طول، عرض، ارتفاع، محل اجرا، نوع کاربری و تصاویر محل آماده شود. برآوردی که بدون شناخت این موارد ارائه شود، ممکن است در مرحله اجرا با هزینه‌های پیش‌بینی‌نشده تفاوت داشته باشد.
چطور یک چادر کششی مناسب انتخاب کنیم؟
انتخاب سازه بهتر است از سؤال «چه پارچه‌ای ارزان‌تر است؟» شروع نشود. ابتدا باید مشخص شود سازه قرار است چه مسئله‌ای را حل کند.
اگر هدف اصلی ایجاد سایه در یک فضای کوچک باشد، ممکن است یک فرم ساده و سبک کافی باشد. اگر پروژه در منطقه‌ای با شرایط باد شدید قرار داشته باشد، موضوع طراحی سازه و مهار اهمیت بیشتری پیدا می‌کند. اگر ظاهر معماری اولویت داشته باشد، فرم و جزئیات اتصال باید با دقت بیشتری طراحی شوند.
برای پروژه‌های بزرگ نیز انتخاب پیمانکار صرفاً بر اساس قیمت اولیه مناسب نیست. بهتر است نمونه پروژه، مشخصات فنی پارچه، روش طراحی، جزئیات اتصال، نحوه نصب و شرایط نگهداری مشخص باشد.
نگهداری و شست‌وشوی چادر کششی
نگهداری سازه کششی معمولاً پیچیده نیست، اما بی‌توجهی طولانی‌مدت می‌تواند باعث کاهش کیفیت ظاهری و عملکردی آن شود.
برای نظافت، ابتدا باید گردوغبار و آلودگی سطحی با روش مناسب جدا شود. در بسیاری از پارچه‌های معماری، استفاده از آب و شوینده ملایم و ابزار نرم روش مناسب‌تری نسبت به مواد ساینده است. دستورالعمل سازنده پارچه باید در اولویت قرار گیرد.
همچنین بهتر است به‌صورت دوره‌ای موارد زیر بررسی شوند:
- پارگی یا آسیب سطح پارچه
- شل شدن یا تغییر شکل غیرعادی غشا
- وضعیت درزها و لبه‌ها
- پیچ‌ها و اتصالات
- خوردگی اجزای فلزی
- گرفتگی آبروها
- وضعیت نقاط مهاری
- تغییر شکل غیرعادی ستون یا تیر
اشتباهات رایج در اجرای سازه چادری
انتخاب پارچه فقط بر اساس قیمت
پارچه ارزان‌تر الزاماً برای پروژه مناسب نیست. مشخصات فنی، شرایط محیطی و نحوه استفاده باید مبنای انتخاب باشد.
بی‌توجهی به زیرسازی
قوی بودن پارچه به‌تنهایی نمی‌تواند ضعف یک اتصال یا فونداسیون را جبران کند. مسیر انتقال نیرو باید از غشا تا نقطه مهار و سپس زمین یا ساختمان مشخص باشد.
طراحی بدون توجه به آب
یکی از خطاهای رایج، طراحی فرم صرفاً بر اساس زیبایی است. هر قسمت از سازه که امکان جمع شدن آب در آن وجود دارد باید از ابتدا در طراحی بررسی شود.
استفاده از سازه آماده در فضای نامتناسب
مدل‌های آماده می‌توانند برای برخی پروژه‌ها مناسب باشند، اما زمانی که ابعاد یا فرم محل خاص است، طراحی اختصاصی معمولاً کنترل بیشتری روی ارتفاع، مسیر حرکت، آبرو و نقاط اتصال ایجاد می‌کند.
بی‌توجهی به دسترسی تعمیرات
موتور، اتصالات، آبرو یا تجهیزات خاص باید در صورت نیاز قابل دسترسی باشند. طراحی بدون در نظر گرفتن تعمیرات آینده می‌تواند هزینه نگهداری را افزایش دهد.
چادر کششی ثابت یا متحرک؛ کدام مناسب‌تر است؟
چادر کششی ثابت زمانی انتخاب می‌شود که کاربری پوشش دائمی باشد و نیازی به باز و بسته شدن سطح پوشش وجود نداشته باشد. در این حالت ساختار معمولاً ساده‌تر است و تمام طراحی بر اساس حالت ثابت انجام می‌شود.
در مدل‌های متحرک، پوشش یا بخشی از سیستم قابلیت حرکت دارد. این قابلیت می‌تواند برای فضاهایی مفید باشد که کاربر در بعضی ساعات به آسمان باز و در زمان‌های دیگر به سایه یا محافظت در برابر بارش نیاز دارد.
در سیستم متحرک، ریل، چرخ، یراق‌آلات، موتور و سیستم کنترل نیز به مجموعه اضافه می‌شوند؛ بنابراین طراحی آن باید از ابتدا با توجه به سیکل کاری و وزن بخش متحرک انجام شود.
آیا می‌توان چادر کششی را موتوری و اتوماتیک کرد؟
در برخی سیستم‌های سایبان و پوشش متحرک، استفاده از موتور الکتریکی و سیستم کنترل امکان‌پذیر است. در استاندارد EN 13561 نیز برای محصولات مشمول، بهره‌برداری دستی یا با موتور الکتریکی پیش‌بینی شده است.
در یک سیستم موتوری، انتخاب موتور باید بر اساس وزن بخش متحرک، طول مسیر، تعداد دفعات باز و بسته شدن و مکانیزم انتقال حرکت انجام شود. استفاده از موتور بدون توجه به این پارامترها می‌تواند باعث فشار بیش از حد به موتور یا مکانیزم شود.
در سیستم‌های پیشرفته‌تر می‌توان امکاناتی مانند کلید دیواری، ریموت، سنسورهای محیطی یا اتصال به سیستم مدیریت ساختمان را نیز در نظر گرفت؛ البته نوع کنترل باید با موتور و کنترلر سازگار باشد.
مقایسه چادر کششی با سقف‌های صلب
| ویژگی | سازه کششی پارچه‌ای | سقف صلب فلزی یا مشابه |
|---|
| وزن سیستم |
معمولاً کمتر |
معمولاً بیشتر |
| انعطاف در فرم |
بالا |
وابسته به سیستم سازه‌ای |
| ظاهر معماری |
قابل طراحی در فرم‌های منحنی و سه‌بعدی |
معمولاً هندسی و صلب‌تر |
| نور روز |
بسته به نوع پارچه می‌تواند عبور نور داشته باشد |
وابسته به نوع پوشش |
| نگهداری |
نیازمند بررسی پارچه و اتصالات |
نیازمند بررسی پوشش، اتصالات و خوردگی |
| دهانه‌های خاص |
قابلیت طراحی فرم‌های متنوع |
نیازمند طراحی سازه‌ای متناسب |
چادر کششی در مشهد و شهرهای دارای شرایط متغیر جوی
در پروژه‌های چادر کششی در مشهد یا هر شهر دیگری، انتخاب سیستم نباید صرفاً بر اساس یک مدل اجراشده در نقطه‌ای دیگر انجام شود. موقعیت ساختمان، جهت قرارگیری، ارتفاع سازه، وضعیت باد، بارندگی، تابش و شرایط واقعی محل باید در طراحی لحاظ شود.
در شهرهایی که اختلاف شرایط فصلی قابل توجه است، بررسی اتصالات، پوشش فلزی، مسیر آب و وضعیت پارچه اهمیت بیشتری پیدا می‌کند. در پروژه‌های بزرگ یا محل‌هایی که بارهای محیطی قابل توجه دارند، محاسبات و طراحی مهندسی باید مبنای تعیین ابعاد اعضای سازه‌ای و نقاط مهاری قرار گیرد.
چرا طراحی اختصاصی برای چادر کششی اهمیت دارد؟
یک سازه کششی خوب لزوماً بزرگ‌ترین یا سنگین‌ترین سازه نیست؛ بلکه سازه‌ای است که با نیاز پروژه هماهنگ باشد. طراحی اختصاصی امکان کنترل بهتر مواردی مانند ارتفاع، فرم، تعداد ستون‌ها، مسیر آب، نورگیری و نحوه اتصال به ساختمان را فراهم می‌کند.
برای مثال، در یک حیاط کوچک ممکن است تعداد زیاد ستون‌ها باعث کاهش فضای مفید شود. در چنین شرایطی می‌توان با تغییر هندسه و محل مهار، راهکاری مناسب‌تر طراحی کرد. در یک پارکینگ نیز ممکن است محل ستون‌ها نسبت به نوع پارچه اهمیت بیشتری پیدا کند.
سایه گستر آسیا و طراحی سازه‌های چادری
سایه گستر آسیا در حوزه طراحی و اجرای انواع پوشش‌های پارچه‌ای و سازه‌های مرتبط فعالیت دارد. در انتخاب و طراحی چادر کششی، هدف اصلی باید هماهنگ کردن فرم معماری با الزامات اجرایی و شرایط محل پروژه باشد.
در چنین پروژه‌ای، بهتر است پیش از تصمیم نهایی، مشخصات محل، ابعاد، تصاویر، نوع کاربری، میزان پوشش مورد نیاز و محدودیت‌های نصب بررسی شوند. سپس بر اساس این اطلاعات می‌توان درباره فرم، پارچه، سازه نگهدارنده و جزئیات اجرا تصمیم گرفت.
چک‌لیست دریافت پیشنهاد قیمت برای چادر کششی
برای اینکه پیشنهادهای چند شرکت را واقع‌بینانه مقایسه کنید، بهتر است از همه آن‌ها اطلاعات مشابهی دریافت شود:
- متراژ و ابعاد دقیق پوشش
- نوع پارچه و مشخصات فنی آن
- نوع و مشخصات اسکلت
- نحوه مهار و زیرسازی
- جزئیات آبرو و تخلیه آب
- نوع اتصالات و یراق‌آلات
- روش نصب و زمان‌بندی اجرا
- شرایط نگهداری
- دامنه خدمات پس از اجرا
- مواردی که در قیمت نهایی لحاظ نشده‌اند
این روش باعث می‌شود مقایسه صرفاً بر اساس عدد نهایی نباشد و مشخص شود هر پیشنهاد دقیقاً چه چیزی را شامل می‌شود.
جمع‌بندی؛ چادر کششی سقفی برای چه پروژه‌هایی مناسب است؟
چادر کششی سقفی زمانی می‌تواند گزینه مناسبی باشد که پروژه به یک پوشش سبک، معماری و قابل طراحی در فرم‌های متنوع نیاز داشته باشد. این سیستم می‌تواند برای حیاط، ویلا، آلاچیق، پارکینگ، رستوران، کافه، محوطه تفریحی و بسیاری از فضاهای روباز مورد استفاده قرار گیرد.
با این حال، کیفیت نهایی سازه فقط به انتخاب پارچه وابسته نیست. فرم‌یابی، پیش‌تنیدگی، طراحی اسکلت، اتصالات، زیرسازی، آب‌بندی، تخلیه آب، شرایط باد و روش نصب مجموعه عواملی هستند که باید در کنار یکدیگر بررسی شوند.
به همین دلیل، هنگام خرید چادر کششی یا سفارش ساخت سازه پارچه‌ای، بهتر است به جای تمرکز صرف بر قیمت اولیه، مشخصات کامل سیستم را بررسی کنید. یک طراحی درست می‌تواند از بسیاری از هزینه‌های اصلاح، تعمیر و تغییرات بعدی جلوگیری کند و نتیجه نهایی را از نظر زیبایی و عملکرد به نیاز واقعی پروژه نزدیک‌تر کند.
سوالات متداول درباره چادر کششی سقفی
چادر کششی سقفی چیست؟
چادر کششی سقفی یک سیستم پوشش معماری است که در آن غشای پارچه‌ای با استفاده از پیش‌تنیدگی، سازه نگهدارنده و اتصالات مناسب پایدار می‌شود. این سیستم برای پوشش فضاهای باز و نیمه‌باز مانند حیاط، آلاچیق، پارکینگ، رستوران و محوطه‌های تجاری کاربرد دارد.
قیمت چادر کششی سقفی به چه عواملی بستگی دارد؟
مساحت، ابعاد دهانه، ارتفاع، فرم سازه، نوع پارچه، وزن و نوع اسکلت، تعداد ستون‌ها، اتصالات، زیرسازی، آبرو، شرایط محل نصب و هزینه اجرای پروژه از مهم‌ترین عوامل مؤثر بر قیمت هستند.
آیا چادر کششی در برابر باران مقاوم است؟
در صورت انتخاب پارچه مناسب و طراحی صحیح فرم، شیب، درزها و مسیر تخلیه آب، سازه می‌تواند برای محافظت در برابر بارندگی طراحی شود. میزان عملکرد واقعی به نوع سیستم و جزئیات اجرایی آن بستگی دارد و نمی‌توان همه سازه‌های پارچه‌ای را با یک سطح آب‌بندی یکسان در نظر گرفت.
آیا سازه کششی در برابر باد مقاوم است؟
مقاومت در برابر باد به کل سیستم شامل پارچه، فرم، پیش‌تنیدگی، ستون‌ها، اتصالات و زیرسازی بستگی دارد. برای پروژه‌های جدی باید شرایط باد محل و مسیر انتقال نیرو در طراحی لحاظ شود.
آیا چادر کششی را می‌توان به صورت سفارشی طراحی کرد؟
بله. سازه‌های کششی به دلیل انعطاف بالای فرم معماری قابلیت طراحی متناسب با ابعاد و هندسه محل را دارند. در پروژه‌های خاص، فرم، نقاط اتصال و الگوی پارچه می‌تواند بر اساس شرایط همان پروژه طراحی شود.
چه پارچه‌ای برای سازه کششی مناسب‌تر است؟
پاسخ واحدی برای تمام پروژه‌ها وجود ندارد. پارچه‌های پلی‌استر روکش PVC از گزینه‌های رایج هستند و در پروژه‌های تخصصی‌تر ممکن است از سیستم‌های دارای پوشش‌های خاص یا PTFE استفاده شود. انتخاب باید بر اساس مشخصات فنی، شرایط محیطی و کاربری انجام شود.
آیا چادر کششی نیاز به ستون دارد؟
بسته به فرم سازه و محل اتصال، ممکن است از ستون، قوس، کابل یا ترکیبی از این عناصر استفاده شود. هدف طراحی، انتقال ایمن نیرو به نقاط مهاری و ایجاد فرم پایدار برای غشا است.
چادر کششی ثابت بهتر است یا متحرک؟
این انتخاب به کاربری بستگی دارد. اگر پوشش دائمی مورد نیاز باشد، سیستم ثابت می‌تواند ساختار ساده‌تری داشته باشد. اگر امکان باز و بسته شدن پوشش اهمیت داشته باشد، سیستم متحرک گزینه مناسب‌تری است؛ البته مکانیزم حرکتی، ریل و تجهیزات کنترل به طراحی اضافه می‌شوند.
آیا امکان نصب موتور روی سقف یا سایبان کششی وجود دارد؟
در سیستم‌های متحرک طراحی‌شده برای این کار، استفاده از موتور الکتریکی امکان‌پذیر است. نوع موتور باید با وزن، ابعاد، مکانیزم و تعداد دفعات حرکت سیستم هماهنگ باشد.
چگونه از چادر کششی نگهداری کنیم؟
تمیزکاری دوره‌ای با روش سازگار با نوع پارچه، کنترل اتصالات، بررسی درزها، تمیز نگه داشتن آبروها و بررسی تغییر شکل یا آسیب پارچه از اقدامات مهم نگهداری هستند. استفاده از شوینده یا ابزار نامناسب می‌تواند به پوشش آسیب بزند.
آیا می‌توان چادر کششی را برای پارکینگ استفاده کرد؟
بله. سازه‌های کششی برای ایجاد سایه و پوشش پارکینگ قابل استفاده هستند. در این کاربرد باید مسیر خودرو، ارتفاع، محل ستون‌ها، باد، تخلیه آب و نحوه دسترسی خودروها به‌دقت بررسی شود.
برای برآورد قیمت چادر کششی چه اطلاعاتی لازم است؟
ابعاد طول و عرض، ارتفاع تقریبی، تصاویر محل، نوع کاربری، شهر محل اجرا، وجود یا عدم وجود زیرسازی و میزان پوشش مورد نیاز اطلاعات مناسبی برای شروع بررسی هستند. پس از برداشت فنی می‌توان درباره فرم، متریال و روش اجرا تصمیم دقیق‌تری گرفت.
