انواع سازه های کششی؛ راهنمای جامع طراحی، انتخاب متریال و اجرای سازه های پارچه ای

سازه های کششی یکی از راهکارهای پیشرفته در معماری معاصر برای پوشش فضاهای باز، ایجاد سایه، محافظت در برابر شرایط جوی و طراحی سقف های سبک هستند. در این سیستم ها، به جای استفاده از سقف های سنگین و متداول، از یک پوسته انعطاف پذیر و مقاوم استفاده می شود که با کمک کابل های فولادی، دکل ها، ستون ها، قوس ها و اتصالات مهندسی شده در حالت کشیده و پایدار قرار می گیرد. نتیجه این روش، سازه ای با وزن نسبتا کم، فرم های معماری متنوع و قابلیت پوشش دهانه هایی است که اجرای آنها با روش های سنتی ممکن است به مصالح و زیرسازی سنگین تری نیاز داشته باشد.

امروزه سازه کششی در پروژه های متنوعی مانند پوشش استخر، سایبان پارکینگ، محوطه رستوران و کافه، باغ ویلا، آمفی تئاتر روباز، سالن ورزشی، فضای نمایشگاهی، ورودی ساختمان ها، ایستگاه های حمل و نقل و محوطه های عمومی مورد استفاده قرار می گیرد. انعطاف پذیری در طراحی، امکان عبور نور طبیعی، تنوع رنگ و شکل و قابلیت هماهنگی با معماری ساختمان باعث شده است که این سیستم ها در پروژه های تجاری، تفریحی و شهری جایگاه ویژه ای پیدا کنند.

با این حال، سازه کششی صرفا یک پارچه مقاوم که روی چند ستون نصب شده باشد نیست. عملکرد صحیح آن به محاسبات سازه ای، انتخاب جنس مناسب، تعیین شکل هندسی، مقدار کشش اولیه، طراحی کابل ها، بررسی اتصالات و اجرای دقیق وابسته است. انتخاب نامناسب پارچه یا بی توجهی به جهت باد، بارندگی و نحوه تخلیه آب می تواند موجب افتادگی سطح، جمع شدن آب، لرزش، پارگی یا کاهش عمر مفید سازه شود. به همین دلیل، شناخت انواع سازه های کششی و ویژگی های فنی هر مدل، پیش از سفارش و اجرا اهمیت زیادی دارد.

سازه کششی چیست و چگونه کار می کند؟

سازه کششی یا سازه غشایی کششی، نوعی سیستم سازه ای سبک است که بخش اصلی پوشش آن از یک لایه پارچه فنی، غشای پلیمری یا ورق انعطاف پذیر مهندسی شده تشکیل می شود. این پوسته با استفاده از کابل ها، پروفیل های مهارکننده، دکل ها، ستون ها یا سازه های پشتیبان در وضعیت مشخصی قرار می گیرد و نیروهای وارد شده را از طریق کشش در سطح خود به تکیه گاه ها منتقل می کند.

برخلاف بسیاری از مصالح ساختمانی مانند بتن و آجر که می توانند نیروهای فشاری را تحمل کنند، پارچه های سازه ای برای انتقال نیرو از طریق کشش طراحی می شوند. به همین دلیل، سطح پارچه باید همواره تحت مقدار مناسبی از کشش اولیه قرار داشته باشد. این نیروی اولیه که با عنوان پیش تنیدگی شناخته می شود، به پایداری هندسی سازه کمک می کند و مانع از ایجاد چین خوردگی های نامطلوب، لرزش بیش از اندازه و تغییر شکل کنترل نشده می شود.

در یک سازه کششی استاندارد، اجزای مختلف با یکدیگر عملکرد یکپارچه دارند. پارچه یا غشا، نیروهای سطحی را دریافت می کند؛ کابل های پیرامونی و داخلی نیروها را به نقاط مهار انتقال می دهند؛ ستون ها و دکل ها نیروهای فشاری و خمشی را تحمل می کنند و فونداسیون یا سازه موجود نیز بار نهایی را به زمین یا بدنه ساختمان منتقل می کند. بنابراین، مقاومت سازه تنها به کیفیت پارچه وابسته نیست و تمام اجزای سیستم باید متناسب با یکدیگر طراحی شوند.

تفاوت سازه کششی با سایبان پارچه ای معمولی

هر سایبان پارچه ای را نمی توان سازه کششی مهندسی شده دانست. در سایبان های ساده، ممکن است پارچه تنها روی یک چهارچوب نصب شود و وظیفه اصلی آن ایجاد سایه باشد. اما در سازه کششی، شکل سطح، مسیر انتقال نیرو، مقدار کشش اولیه، مقاومت اتصالات و رفتار سازه در برابر بارهای محیطی از ابتدا مورد بررسی قرار می گیرد.

در سازه های مهندسی شده، پارچه تنها پوشش تزئینی نیست؛ بلکه بخشی از سیستم باربر محسوب می شود. به همین دلیل، حتی شکل ظاهری آن نیز باید با رفتار سازه ای هماهنگ باشد. فرم های منحنی، زینی، مخروطی و چند نقطه ای حاصل طراحی هندسی و تنظیم نیروها هستند و صرفا با کشیدن پارچه روی یک قاب به دست نمی آیند.

انواع سازه های کششی از نظر شکل و سیستم سازه ای

سازه های کششی را می توان از نظر فرم هندسی، نوع تکیه گاه، نحوه انتقال نیرو و روش ساخت دسته بندی کرد. در انتخاب مدل مناسب، باید علاوه بر ظاهر مورد نظر، ابعاد فضا، شرایط اقلیمی، میزان پوشش مورد نیاز، محل نصب ستون ها و محدودیت های اجرایی نیز بررسی شوند.

1. سازه کششی زینی شکل یا دو انحنایی

سازه زینی شکل یکی از شناخته شده ترین فرم ها در معماری پارچه ای است. در این مدل، سطح غشا دارای دو انحنای مخالف است؛ به صورتی که بخشی از سطح در یک جهت به سمت بالا و بخش دیگر در جهت مقابل به سمت پایین حرکت می کند. این هندسه باعث ایجاد یک سطح سه بعدی پایدار می شود و امکان انتقال مناسب نیروهای کششی را فراهم می کند.

فرم زینی در بسیاری از سایبان های محوطه ای، پوشش ورودی مجموعه های تجاری، فضاهای تفریحی و سازه های پارچه ای چند دهانه کاربرد دارد. یکی از مزایای این مدل، ایجاد فرم معماری شاخص با تعداد محدودی تکیه گاه است. البته محل قرارگیری نقاط بلند و پایین باید به گونه ای تعیین شود که آب باران روی سطح باقی نماند و مسیر تخلیه آب مشخص باشد.

2. سازه کششی مخروطی و چادری

در سازه مخروطی، پارچه به یک یا چند نقطه مرتفع متصل می شود و لبه های آن با کابل، مهار زمینی یا سازه پیرامونی نگهداری می شوند. اختلاف ارتفاع میان نقطه مرکزی و لبه ها، فرم مخروطی یا چادری ایجاد می کند. این مدل برای پوشش محوطه های باز، باغ تالارها، رستوران ها، ورودی مجموعه ها و فضاهای تفریحی مناسب است.

در طراحی سازه مخروطی باید تعداد نقاط مرتفع، ارتفاع دکل، شعاع پوشش، شیب سطح، موقعیت مهارها و نیروی وارد بر فونداسیون مشخص شود. افزایش ارتفاع دکل می تواند شکل ظاهری سازه را تغییر دهد و در عین حال نیروهای وارد بر کابل ها و پایه ها را نیز تحت تاثیر قرار دهد. بنابراین، انتخاب ارتفاع و ابعاد نباید تنها بر اساس سلیقه بصری انجام شود.

3. سازه کششی قوسی

در مدل قوسی، پارچه یا غشا با کمک قوس های فلزی، لوله ای یا سازه های منحنی نگهداری می شود. این سیستم می تواند به شکل تونلی، نیم استوانه ای یا ترکیبی از چند قوس طراحی شود. سازه های قوسی برای پوشش مسیرهای عبور، راهروهای ارتباطی، فضاهای ورزشی و برخی محوطه های صنعتی کاربرد دارند.

در این مدل، فاصله قوس ها، ابعاد مقطع، نحوه مهار پارچه و پایداری جانبی سازه اهمیت زیادی دارد. اگر فاصله تکیه گاه ها بیش از اندازه باشد یا قوس ها سختی کافی نداشته باشند، ممکن است تغییر شکل سازه در برابر باد و بار برف از محدوده مجاز فراتر برود.

4. سازه کششی چند نقطه ای

در سازه های چند نقطه ای، غشا از چند نقطه مرتفع و پایین مهار می شود و سطحی با انحناهای متنوع ایجاد می کند. این روش برای پوشش فضاهای نامنظم، محوطه های بزرگ و پروژه هایی که به طراحی معماری خاص نیاز دارند مناسب است.

تعداد نقاط اتصال و اختلاف ارتفاع آنها در فرم نهایی تاثیر مستقیم دارد. در این سیستم، محل هر دکل، زاویه کابل ها، فاصله مهارها و مقدار کشش اولیه باید با محاسبات مشخص شود. تغییر کوچک در محل یک نقطه اتصال ممکن است شکل سطح و توزیع تنش را تغییر دهد.

5. سازه کششی کابلی

سازه کابلی کششی از کابل های فولادی به عنوان بخش اصلی انتقال نیرو استفاده می کند. در برخی پروژه ها، کابل ها به صورت شبکه ای در زیر یا روی غشا قرار می گیرند و در برخی دیگر، کابل های پیرامونی وظیفه مهار لبه ها را بر عهده دارند. این سیستم برای پوشش های بزرگ، سقف های خاص، فضاهای نمایشگاهی و سازه های معماری با دهانه های گسترده کاربرد دارد.

کابل های فولادی باید از نظر قطر، مقاومت کششی، نوع ساختار، خوردگی، نحوه اتصال و ظرفیت مهار بررسی شوند. استفاده از کابل نامناسب یا اتصال غیراستاندارد می تواند عملکرد کل سیستم را تحت تاثیر قرار دهد. همچنین در پروژه هایی که کابل ها در معرض رطوبت یا هوای خورنده قرار دارند، انتخاب پوشش محافظ و برنامه بازرسی دوره ای اهمیت بیشتری پیدا می کند.

6. سازه کششی ترکیبی یا هیبریدی

در سازه های هیبریدی، غشای پارچه ای با عناصر دیگری مانند قوس فولادی، خرپا، تیر، ستون، شبکه کابلی یا حتی سیستم های بادی ترکیب می شود. این ترکیب به طراح اجازه می دهد تا از ویژگی های چند سیستم سازه ای به صورت همزمان استفاده کند.

برای مثال، ممکن است در یک پروژه، قوس های فلزی وظیفه ایجاد شکل کلی را بر عهده داشته باشند و پارچه کششی فضای بین قوس ها را پوشش دهد. در پروژه ای دیگر، کابل های اصلی بار را منتقل کنند و غشا نقش پوشش و توزیع نیرو را داشته باشد. انتخاب سیستم ترکیبی زمانی مفید است که محدودیت های معماری یا سازه ای با یک روش ساده قابل حل نباشند.

انواع سازه های کششی از نظر جنس پوشش

یکی از مهم ترین مراحل طراحی، انتخاب متریال پوشش است. پارچه های مورد استفاده در معماری کششی با پارچه های معمولی تفاوت دارند و معمولا از الیاف تقویت کننده، لایه های پوششی پلیمری و پوشش های سطحی محافظ تشکیل می شوند. مقاومت کششی، مقاومت پارگی، رفتار در برابر اشعه فرابنفش، انعطاف پذیری، وزن، قابلیت جوش یا اتصال، عملکرد در برابر آتش و میزان عبور نور از جمله معیارهای انتخاب هستند.

1. پارچه PVC با الیاف پلی استر

پارچه PVC تقویت شده با الیاف پلی استر یکی از متداول ترین متریال ها در ساخت سازه های کششی است. در این محصول، شبکه الیاف پلی استر نقش تقویت کننده را دارد و لایه های PVC از آن در برابر رطوبت و عوامل محیطی محافظت می کنند. این ترکیب می تواند مقاومت کششی مناسبی ایجاد کند و برای پروژه های مختلف با بودجه ها و نیازهای متفاوت مورد استفاده قرار گیرد.

پارچه PVC در رنگ ها، وزن ها و رده های فنی مختلف تولید می شود. برخی مدل ها دارای پوشش سطحی PVDF یا لایه های محافظ دیگر هستند که به بهبود قابلیت تمیزکاری و مقاومت سطح در برابر آلودگی و شرایط محیطی کمک می کنند. با این حال، کیفیت همه پارچه های PVC یکسان نیست و صرف درج عنوان PVC روی پیش فاکتور برای ارزیابی محصول کافی نخواهد بود.

هنگام انتخاب پارچه PVC باید وزن واحد سطح، مقاومت کششی در دو جهت تار و پود، مقاومت پارگی، نوع پوشش، روش اتصال، مشخصات دوام و مدارک آزمون بررسی شوند. همچنین باید توجه داشت که مقاومت اولیه پارچه با عمر مفید آن یکسان نیست و شرایط نصب، میزان کشش، تابش خورشید و نحوه نگهداری بر عملکرد بلندمدت اثر دارند.

2. پارچه فایبرگلاس با پوشش PTFE

پارچه PTFE تقویت شده با الیاف شیشه از متریال های تخصصی برای پروژه های معماری دائمی و بزرگ مقیاس محسوب می شود. در این سیستم، الیاف شیشه مقاومت مکانیکی را تامین می کنند و پوشش PTFE به بهبود عملکرد سطح در برابر عوامل محیطی و حرارتی کمک می کند.

این نوع غشا در پروژه هایی که دوام، عملکرد در برابر آتش، پایداری ابعادی و کیفیت سطح اهمیت زیادی دارد، مورد توجه قرار می گیرد. هزینه اولیه آن معمولا در مقایسه با بسیاری از پارچه های PVC بالاتر است و فرآیند تولید و نصب آن نیز به تجهیزات و تخصص مناسب نیاز دارد.

پارچه های PTFE فایبرگلاس را نباید صرفا بر اساس نام متریال انتخاب کرد. مشخصات فنی محصول، نوع بافت، وزن، مقاومت در دو جهت، کیفیت پوشش، روش اتصال و مدارک آزمون باید با نیاز پروژه مطابقت داشته باشند.

3. ورق ETFE و سیستم های کوسنی

ETFE یک ماده پلیمری است که به شکل ورق های نازک و شفاف در پوشش های معماری استفاده می شود. این ماده از نظر ظاهری با پارچه های PVC یا PTFE تفاوت دارد و در بسیاری از پروژه ها به صورت تک لایه یا چند لایه به کار می رود. در سیستم های چند لایه، فضای میان ورق ها با فشار هوای کنترل شده نگهداری می شود و مجموعه به شکل یک کوسن شفاف عمل می کند.

پوشش ETFE برای پروژه هایی که عبور نور طبیعی، کاهش وزن پوشش و ایجاد سقف شفاف اهمیت دارد، گزینه قابل بررسی است. از این سیستم در برخی سقف های بزرگ، فضاهای نمایشگاهی، آتریوم ها و پوشش های خاص استفاده می شود. با این حال، طراحی آن به بررسی تغییر شکل در طول زمان، فشار داخلی، شرایط آب و هوایی، بار باد و برف و عملکرد اتصالات نیاز دارد.

ETFE را نباید با شیشه یا یک پارچه معمولی یکسان دانست. این ورق رفتاری متفاوت در برابر کشش و تغییر شکل دارد و در پروژه های کوسنی، تجهیزات کنترل فشار و طراحی دقیق لبه ها اهمیت ویژه ای دارند.

4. پارچه های سیلیکونی و سایر غشاهای تخصصی

در برخی کاربردها از پارچه های تقویت شده با الیاف شیشه و پوشش سیلیکونی یا سایر ترکیبات تخصصی استفاده می شود. انتخاب این مواد به نیازهای پروژه، شرایط دمایی، الزامات ایمنی، میزان عبور نور و مشخصات مکانیکی وابسته است. این گروه از متریال ها معمولا در پروژه های خاص و با مشخصات فنی تعریف شده مورد استفاده قرار می گیرند.

مقایسه کلی متریال های سازه کششی

اجزای اصلی یک سازه کششی استاندارد

عملکرد سازه کششی حاصل همکاری چند جزء اصلی است. ضعف هر یک از این بخش ها می تواند موجب کاهش ایمنی، ایجاد تغییر شکل یا آسیب به پوشش شود. به همین دلیل، هنگام بررسی پیشنهاد فنی پیمانکار باید مشخصات تمام اجزا در کنار یکدیگر ارزیابی شوند.

غشای پارچه ای یا پوشش کششی

غشا سطح اصلی پوشش را تشکیل می دهد و نیروهای کششی را در امتداد خود منتقل می کند. جهت الیاف، نوع بافت، مقاومت در دو راستای اصلی، مقاومت پارگی، کیفیت لایه محافظ و روش اتصال قطعات پارچه در عملکرد نهایی موثر هستند. پارچه باید متناسب با شکل سازه برش بخورد و قطعات آن با روش مناسب به یکدیگر متصل شوند.

کابل های فولادی و مهارهای پیرامونی

کابل ها برای انتقال نیرو و حفظ شکل سازه به کار می روند. کابل پیرامونی ممکن است در لبه های غشا نصب شود و کابل های داخلی نیز در برخی طرح ها برای کنترل شکل یا کاهش دهانه آزاد مورد استفاده قرار گیرند. انتخاب قطر و ظرفیت کابل باید بر اساس نیروهای محاسبه شده انجام شود، نه صرفا بر اساس ظاهر یا تجربه پروژه های کوچک تر.

دکل ها، ستون ها و سازه پشتیبان

دکل و ستون معمولا بخشی از نیروهای فشاری و خمشی را تحمل می کنند. جنس، ابعاد مقطع، ارتفاع، نحوه مهار و مقاومت در برابر خوردگی باید متناسب با شرایط پروژه تعیین شود. در بعضی طرح ها از ستون های فولادی استفاده می شود و در برخی دیگر قوس ها یا قاب های فلزی وظیفه نگهداری غشا را بر عهده دارند.

اتصالات و قطعات مهار

صفحات اتصال، گوشواره ها، بست ها، پیچ ها، مهارهای انتهایی، پروفیل های نگهدارنده و قطعات تنظیم کشش از اجزای مهم سیستم هستند. اتصالات باید بتوانند نیروهای طراحی شده را بدون لغزش، شکست یا تغییر شکل نامطلوب منتقل کنند. کیفیت جوش، نوع پیچ، جنس قطعات و محافظت در برابر خوردگی در این بخش اهمیت دارد.

فونداسیون و نقاط اتصال به ساختمان

نیروهای منتقل شده از ستون ها و مهارها در نهایت باید به فونداسیون یا سازه اصلی ساختمان منتقل شوند. در پروژه هایی که سازه کششی به دیوار، سقف یا اسکلت موجود متصل می شود، ظرفیت عضو موجود و وضعیت محل اتصال باید بررسی شود. نصب مهار روی سطحی که ظرفیت کافی ندارد می تواند خطرناک باشد، حتی اگر پارچه و کابل ها از کیفیت بالایی برخوردار باشند.

اصول مهندسی طراحی سازه های کششی

طراحی سازه کششی با انتخاب یک شکل ظاهری و تعیین ابعاد کلی به پایان نمی رسد. از آنجا که رفتار غشا به هندسه و میزان کشش اولیه وابسته است، طراحی باید با بررسی همزمان فرم، نیرو، متریال و شرایط بهره برداری انجام شود.

فرم یابی یا Form Finding چیست؟

فرم یابی فرآیندی مهندسی برای تعیین شکل تعادلی غشا در شرایطی است که نقاط اتصال و مقدار کشش اولیه مشخص شده اند. در سازه های کششی، شکل نهایی سطح از پیش مانند یک سقف بتنی یا تیر فولادی تعیین نمی شود؛ بلکه باید شکلی انتخاب شود که بتواند نیروها را در حالت تعادل منتقل کند.

در این مرحله، محل تکیه گاه ها، نقاط بلند و پایین، مسیر کابل ها و مقدار پیش تنیدگی بررسی می شوند. نرم افزارهای تخصصی تحلیل سازه می توانند شکل تعادلی را محاسبه کنند و رفتار غشا را در شرایط مختلف نشان دهند. مدل سازی سه بعدی نیز به طراح کمک می کند تا پیش از تولید پارچه، فرم نهایی را از نظر هندسی و معماری ارزیابی کند.

پیش تنیدگی و اهمیت آن

پیش تنیدگی به نیروی کششی اولیه ای گفته می شود که پیش از بهره برداری در غشا ایجاد می شود. این نیرو به حفظ شکل سازه کمک می کند و باعث می شود پارچه در برابر بارهای متغیر عملکرد کنترل شده تری داشته باشد. مقدار پیش تنیدگی باید متناسب با نوع پارچه، ابعاد، هندسه، دمای محیط و شرایط بارگذاری تعیین شود.

پیش تنیدگی بیش از اندازه نیز مناسب نیست؛ زیرا می تواند تنش های اولیه را افزایش دهد و فشار بیشتری به پارچه، کابل ها، اتصالات و تکیه گاه ها وارد کند. از طرف دیگر، کشش ناکافی ممکن است موجب ایجاد چین، لرزش، افتادگی و جمع شدن آب روی سطح شود. بنابراین، مقدار مناسب آن باید از طریق طراحی و تحلیل مهندسی مشخص شود.

تحلیل بار باد

باد یکی از بارهای مهم در طراحی سازه های کششی است. فشار باد می تواند به سطح پارچه نیرو وارد کند و مکش باد نیز ممکن است پوشش را به سمت بالا بکشد. در بسیاری از پروژه ها، مکش و فشار باد از جهت های مختلف باید بررسی شوند؛ زیرا رفتار سازه در برابر وزش باد از دو سمت لزوما یکسان نیست.

سرعت باد مبنای طراحی، ارتفاع نصب، موقعیت جغرافیایی، میزان باز یا بسته بودن اطراف سازه، شکل سطح و شرایط پیرامونی ساختمان بر بار باد اثر می گذارند. در مناطق بادخیز یا پروژه های مرتفع، بررسی دقیق تر و در موارد خاص تحلیل های پیشرفته تر ضروری است. طراحی باید علاوه بر پارچه، کابل ها، ستون ها، مهارها و فونداسیون را نیز پوشش دهد.

بار برف و بارندگی

بار برف در مناطق سردسیر و ارتفاعات اهمیت ویژه ای دارد. شکل هندسی سازه باید به گونه ای باشد که احتمال تجمع برف و ایجاد بار موضعی کنترل شود. در صورت تشکیل گودی روی سطح، برف یا آب می تواند در یک نقطه جمع شود و نیروی بیشتری به همان قسمت وارد کند.

یکی از مسائل مهم در سازه های کششی، پدیده جمع شدن آب یا Ponding است. اگر آب باران در یک بخش از پارچه باقی بماند، وزن آن موجب افتادگی بیشتر سطح می شود و این افتادگی ممکن است آب بیشتری را در همان نقطه جمع کند. در نتیجه، یک چرخه افزایشی از تغییر شکل و تجمع آب ایجاد می شود. به همین دلیل، شیب سطح، انحنا، مسیر خروج آب و کنترل تغییر شکل باید از مرحله طراحی بررسی شوند.

کنترل تغییر شکل و لرزش

پارچه های کششی در مقایسه با سقف های صلب، انعطاف پذیری بیشتری دارند. این ویژگی بخشی از ماهیت سیستم است، اما تغییر شکل باید در محدوده قابل قبول باقی بماند. لرزش شدید، برخورد غشا با اجزای اطراف، ایجاد چین های پایدار یا تغییر شکل غیرعادی می تواند نشانه طراحی نامناسب، افت پیش تنیدگی یا ایراد در اتصالات باشد.

بررسی شرایط دمایی و تغییرات بلندمدت

دمای محیط می تواند بر رفتار مواد پلیمری و مقدار کشش موثر باشد. برخی پارچه ها در طول زمان تحت تاثیر بارهای دائمی، تابش خورشید و تغییرات دما دچار تغییر خواص یا افت بخشی از پیش تنیدگی می شوند. در طراحی سازه دائمی باید رفتار بلندمدت متریال، شرایط نگهداری و امکان تنظیم مجدد کشش در صورت نیاز در نظر گرفته شود.

ویژگی ها و مزایای سازه های کششی

وزن کم در مقایسه با بسیاری از پوشش های سنتی

یکی از مزیت های اصلی سازه های کششی، وزن کم پوشش غشایی است. این ویژگی می تواند در پروژه هایی که کاهش بار مرده اهمیت دارد، مفید باشد. البته سبک بودن پوشش به معنای حذف نیاز به سازه پشتیبان یا فونداسیون نیست؛ زیرا نیروهای باد و کشش در نقاط اتصال می توانند قابل توجه باشند.

آزادی طراحی و ایجاد فرم های معماری متنوع

غشای انعطاف پذیر امکان ایجاد فرم هایی را فراهم می کند که با مصالح صلب دشوارتر یا پرهزینه تر هستند. سطوح منحنی، فرم های زینی، مخروطی، چند نقطه ای و ترکیب چند سطح از جمله گزینه های طراحی هستند. این ویژگی باعث می شود سازه کششی علاوه بر عملکرد پوششی، به بخشی از هویت بصری پروژه تبدیل شود.

پوشش دهانه های گسترده با تعداد محدود تکیه گاه

در برخی پروژه ها، نیاز است فضای زیر سقف تا حد امکان بدون ستون میانی باقی بماند. سازه های کششی و کابلی می توانند با طراحی مناسب، امکان پوشش دهانه های قابل توجه را فراهم کنند. میزان دهانه قابل اجرا به نوع سیستم، جنس غشا، شرایط بارگذاری، محل مهارها و ظرفیت سازه پشتیبان وابسته است.

عبور نور طبیعی و کنترل روشنایی

بسته به نوع پارچه و رنگ پوشش، بخشی از نور طبیعی می تواند از سطح غشا عبور کند. این ویژگی در فضاهای عمومی و نیمه باز می تواند نیاز به روشنایی مصنوعی در روز را کاهش دهد. میزان عبور نور باید از اطلاعات فنی محصول بررسی شود و نباید صرفا بر اساس رنگ ظاهری پارچه تخمین زده شود.

کاهش تابش مستقیم خورشید و ایجاد سایه

سازه های کششی برای ایجاد سایه در محوطه های باز بسیار کاربردی هستند. نوع پارچه، رنگ، میزان عبور نور و جهت قرارگیری پوشش بر کیفیت سایه تاثیر دارند. برای فضاهایی مانند پارکینگ، رستوران روباز و محوطه استخر، می توان پوشش را با توجه به ساعات تابش خورشید طراحی کرد.

قابلیت ساخت در ابعاد و رنگ های متنوع

پارچه های معماری در رنگ ها و مشخصات مختلف تولید می شوند و امکان انتخاب پوشش متناسب با هویت بصری مجموعه وجود دارد. در پروژه های تجاری، رنگ سازه می تواند با نمای ساختمان، لوگو یا طراحی محوطه هماهنگ شود. همچنین امکان چاپ برخی طرح ها روی متریال های مناسب وجود دارد؛ البته روش چاپ باید با نوع پوشش و شرایط بهره برداری سازگار باشد.

امکان توسعه و استفاده در پروژه های مختلف

از سایبان کوچک یک ورودی تا پوشش محوطه های وسیع، سازه کششی می تواند با ابعاد و شکل های مختلف طراحی شود. برخی سیستم ها نیز به صورت موقت یا قابل جمع آوری اجرا می شوند. در هر حالت، روش نصب و بازکردن باید با توجه به وزن قطعات، شرایط ایمنی و دستورالعمل سازنده تعیین شود.

محدودیت ها و نکاتی که پیش از انتخاب سازه کششی باید بدانید

سازه کششی با وجود مزایای متعدد، برای تمام پروژه ها بهترین انتخاب نیست. تصمیم گیری صحیح باید بر اساس مقایسه هزینه، عملکرد، شرایط آب و هوایی و نیاز واقعی فضا انجام شود.

• نیاز به طراحی تخصصی: فرم و کشش غشا باید مهندسی شود و اجرای تجربی بدون محاسبه می تواند خطرناک باشد.
• حساسیت به جزئیات نصب: کیفیت مهارها، اتصالات و فونداسیون در عملکرد نهایی تاثیر مستقیم دارد.
• نیاز به کنترل آب باران: شکل سطح باید از ایجاد گودی و تجمع آب جلوگیری کند.
• محدودیت های حرارتی: پوشش پارچه ای به تنهایی عایق حرارتی مشابه سقف های چندلایه ساختمانی نیست.
• نیاز به نگهداری: بررسی پارچه، کابل ها، اتصالات و نقاط مهار باید در برنامه نگهداری قرار گیرد.
• تفاوت کیفیت محصولات: دو پارچه با ظاهر مشابه ممکن است از نظر مقاومت، پوشش و دوام تفاوت زیادی داشته باشند.
• محدودیت در برابر آتش: رفتار حریق باید با توجه به گواهی محصول و ضوابط محل پروژه بررسی شود.

کاربرد سازه های کششی در پروژه های مختلف

سازه کششی پارکینگ و سایبان خودرو

یکی از کاربردهای رایج سازه های پارچه ای، پوشش پارکینگ های روباز است. این سازه ها می توانند از تابش مستقیم خورشید و بخشی از اثرات بارندگی و آلودگی محیطی بر خودروها جلوگیری کنند. در پارکینگ مجتمع های مسکونی، مراکز خرید، کارخانه ها، هتل ها و مجموعه های اداری می توان از طرح های تک خودرو یا چند دهانه استفاده کرد.

در طراحی سایبان پارکینگ باید ارتفاع عبور خودرو، مسیر حرکت، محدوده باز شدن درها، محل ستون ها، شیب تخلیه آب و شرایط باد بررسی شود. پارچه نباید در ارتفاعی نصب شود که با خودروهای بلند برخورد کند و ستون ها نیز نباید مانع گردش یا پارک ایمن خودرو شوند.

پوشش استخرهای روباز

در استخرهای روباز، سازه کششی می تواند برای کاهش تابش مستقیم خورشید، ایجاد فضای سایه و بهبود آسایش شناگران مورد استفاده قرار گیرد. در این پروژه ها، رطوبت دائمی، بخار آب، مواد شیمیایی مورد استفاده در نگهداری استخر و احتمال خوردگی قطعات فلزی باید در انتخاب متریال لحاظ شوند.

همچنین باید مشخص شود که هدف صرفا ایجاد سایه است یا پوشش کامل تر در برابر بارندگی و باد مورد نیاز است. سایبان کششی باز را نباید با سقف بسته و عایق استخر یکسان دانست؛ هر یک از این سیستم ها الزامات سازه ای و بهره برداری متفاوتی دارند.

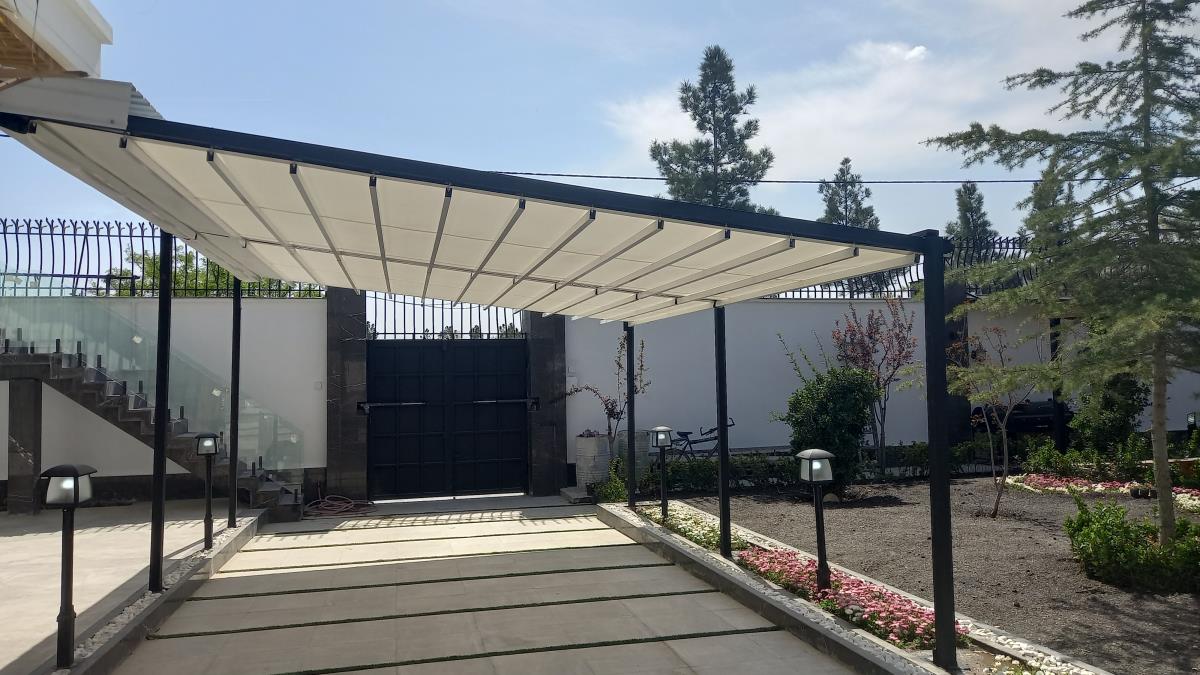

سازه کششی باغ ویلا و محوطه های تفریحی

در باغ ویلاها و فضاهای تفریحی، سازه کششی می تواند برای پوشش آلاچیق، فضای نشیمن، محوطه باربیکیو، مسیرهای عبور و بخش هایی از محوطه سبز استفاده شود. فرم آزاد و تنوع رنگ، امکان هماهنگی سازه با درختان، مسیرهای سنگ فرش و معماری ویلا را فراهم می کند.

در این فضاها باید به جهت تابش خورشید، دید به مناظر، ارتفاع پوشش، محل استقرار مبلمان و مسیر تخلیه آب توجه شود. همچنین در باغ هایی که درختان بلند وجود دارند، فاصله مناسب از شاخه ها و احتمال برخورد آنها با پارچه در زمان باد باید بررسی شود.

سازه کششی رستوران و کافه

رستوران ها و کافه های دارای فضای باز می توانند از سازه کششی برای ایجاد محدوده ای سایه دار استفاده کنند. در این کاربرد، زیبایی بصری، هماهنگی با برند، امکان نورپردازی و حفظ دید محیطی اهمیت دارد. اگر فضا در ساعات مختلف روز مورد استفاده قرار می گیرد، جهت قرارگیری پوشش و میزان سایه باید با دقت انتخاب شود.

برای رستوران هایی که از تجهیزات گرمایشی یا پخت و پز در فضای باز استفاده می کنند، فاصله پوشش از منابع حرارتی و الزامات ایمنی حریق باید به صورت ویژه بررسی شود. انتخاب پارچه تنها بر اساس رنگ و قیمت، برای چنین محیط هایی کافی نیست.

پوشش آمفی تئاتر و سالن های روباز

در آمفی تئاترهای روباز، سازه کششی می تواند بخش هایی از جایگاه تماشاگران یا مسیرهای دسترسی را پوشش دهد. طراحی باید دید مناسب به صحنه، ارتفاع کافی، آکوستیک محیط و شرایط باد را در نظر بگیرد. در دهانه های بزرگ، تحلیل دقیق کابل ها، دکل ها و نقاط اتصال ضروری است.

سازه کششی مجموعه های ورزشی

برای پوشش جایگاه تماشاگران، مسیرهای اطراف زمین، محوطه تمرین و فضاهای ورزشی روباز می توان از سیستم های کششی استفاده کرد. در این پروژه ها، ابعاد دهانه، ارتفاع آزاد، احتمال برخورد توپ یا تجهیزات ورزشی، بار باد و شرایط تخلیه آب باید بررسی شوند.

نمایشگاه ها و رویدادهای موقت

در نمایشگاه ها، جشنواره ها و رویدادهای فضای باز، سازه های کششی می توانند به عنوان پوشش موقت یا نیمه دائمی به کار روند. در این کاربرد، سرعت نصب و جمع آوری، قابلیت حمل قطعات، ایمنی جمعیت و شرایط بهره برداری اهمیت زیادی دارد. سازه موقت نیز باید متناسب با مدت استفاده و بارهای محیطی طراحی شود و موقت بودن آن به معنای بی نیازی از محاسبات ایمنی نیست.

ایستگاه های حمل و نقل و مسیرهای پیاده

پوشش مسیرهای پیاده، ورودی ایستگاه ها و فضاهای انتظار می تواند با سازه های سبک کششی انجام شود. این سیستم ها امکان ایجاد مسیرهای سرپوشیده با ظاهر معماری هماهنگ را فراهم می کنند. در چنین پروژه هایی، ارتفاع عبور، عرض مسیر، دید رانندگان، روشنایی شب و نحوه تخلیه آب اهمیت دارد.

مراحل طراحی و اجرای سازه کششی

اجرای اصولی سازه کششی از بازدید و بررسی محل شروع می شود و تا کنترل نهایی اتصالات و تحویل پروژه ادامه دارد. ترتیب دقیق مراحل ممکن است با توجه به نوع سیستم متفاوت باشد، اما یک فرآیند حرفه ای معمولا شامل بخش های زیر است.

مرحله اول: بازدید و برداشت ابعاد محل

در بازدید اولیه، ابعاد محدوده پوشش، ارتفاع های موجود، محل ستون ها، موانع اطراف، جنس بستر نصب، مسیرهای تردد و شرایط اقلیمی بررسی می شوند. اگر سازه به ساختمان موجود متصل شود، وضعیت نقاط اتصال و ظرفیت اجزای سازه ای نیز باید ارزیابی شود.

در این مرحله بهتر است نیاز کارفرما به صورت دقیق مشخص شود؛ برای مثال، آیا هدف ایجاد سایه است یا محافظت در برابر بارندگی نیز اهمیت دارد؟ آیا پوشش باید دائمی باشد یا امکان جمع آوری آن لازم است؟ پاسخ به این سوال ها بر انتخاب سیستم و هزینه نهایی اثر می گذارد.

مرحله دوم: طراحی معماری و انتخاب فرم

پس از برداشت اطلاعات، فرم اولیه سازه طراحی می شود. شکل زینی، مخروطی، قوسی یا ترکیبی بر اساس ابعاد، محل مهارها و هدف معماری انتخاب می شود. در این مرحله، مدل سه بعدی به کارفرما کمک می کند تا ظاهر نهایی، ارتفاع ها و میزان پوشش را پیش از اجرا مشاهده کند.

مرحله سوم: محاسبات سازه ای

پس از تعیین فرم اولیه، نیروهای وارد بر پارچه و سازه پشتیبان محاسبه می شوند. بار باد، برف، باران، وزن اجزا، پیش تنیدگی و ترکیب بارهای لازم باید بررسی شوند. همچنین ظرفیت کابل ها، ستون ها، اتصالات، مهارها و فونداسیون باید با نیروهای محاسبه شده مطابقت داشته باشد.

در پروژه های بزرگ یا حساس، استفاده از نرم افزارهای تحلیل غیرخطی و مدل سازی تخصصی غشا ضروری است. رفتار سازه کششی به تغییر شکل وابسته است و تحلیل آن با روش های ساده مورد استفاده برای برخی سازه های صلب قابل جایگزینی نیست.

مرحله چهارم: انتخاب پارچه و تهیه نقشه برش

پس از مشخص شدن نیروها و ابعاد، پارچه مناسب انتخاب می شود. سپس سطح سه بعدی طراحی شده به قطعات قابل تولید تبدیل می شود. این فرآیند با عنوان الگو سازی یا Patterning شناخته می شود. در این مرحله، جهت تار و پود، مقدار جمع شدگی یا کشیدگی مورد نیاز، محل درزها و روش اتصال قطعات اهمیت دارند.

برش اشتباه یا چیدمان نامناسب قطعات می تواند موجب ایجاد تنش های ناخواسته و تغییر شکل سطح پس از نصب شود. به همین دلیل، نقشه برش باید بر اساس مدل هندسی و مشخصات واقعی پارچه تهیه شود.

مرحله پنجم: تولید و آماده سازی قطعات

پارچه ها بر اساس نقشه های تولید برش می خورند و با روش مناسب به یکدیگر متصل می شوند. در برخی متریال ها از جوش حرارتی یا فرکانس بالا استفاده می شود و در برخی دیگر روش اتصال متفاوتی لازم است. کیفیت درزها، تقویت گوشه ها، لبه ها و محل اتصال کابل ها باید کنترل شود.

مرحله ششم: نصب سازه پشتیبان و فونداسیون

در محل پروژه، فونداسیون ها یا نقاط اتصال آماده می شوند و سپس ستون ها، دکل ها، قوس ها و اجزای فلزی نصب می شوند. تراز بودن پایه ها، کیفیت جوش و پیچ، کنترل ابعاد و رعایت نقشه اجرایی در این مرحله اهمیت دارد.

مرحله هفتم: نصب غشا و اعمال کشش

پس از آماده شدن سازه پشتیبان، غشا به کمک تجهیزات مناسب در محل قرار می گیرد و به تدریج کشیده می شود. اعمال کشش باید با ترتیب مشخص انجام شود تا تنش ها به صورت نامتوازن در سطح توزیع نشوند. در این مرحله، وضعیت گوشه ها، کابل های پیرامونی، بست ها و اتصالات کنترل می شود.

مرحله هشتم: کنترل نهایی و تحویل

در پایان، شکل سطح، میزان کشش، وضعیت اتصالات، مسیر تخلیه آب و عملکرد کلی سازه بررسی می شوند. کارفرما باید با نحوه نگهداری، محدودیت های بهره برداری و زمان بندی بازرسی ها آشنا شود. ارائه نقشه های نهایی، مشخصات پارچه و دستورالعمل نگهداری می تواند در مدیریت بهتر پروژه در سال های بعد موثر باشد.

نکات مهم در انتخاب شرکت طراح و مجری سازه کششی

انتخاب پیمانکار مناسب فقط بر اساس قیمت پیشنهادی تصمیم درستی نیست. سازه کششی مجموعه ای از اجزای به هم وابسته است و کیفیت طراحی، تولید و نصب در دوام آن نقش اساسی دارد. پیش از عقد قرارداد، بهتر است موارد زیر بررسی شوند:

• آیا شرکت بازدید فنی و برداشت دقیق ابعاد انجام می دهد؟
• آیا برای پروژه نقشه سه بعدی و نقشه اجرایی ارائه می شود؟
• آیا محاسبات بار باد، برف و بارندگی در طراحی لحاظ شده است؟
• مشخصات کامل پارچه شامل برند، نوع الیاف، پوشش، وزن و مقاومت ارائه می شود؟
• آیا نوع کابل، اتصالات، ستون ها و مهارها در پیشنهاد فنی مشخص شده است؟
• آیا روش تخلیه آب باران و جلوگیری از تجمع آب در طراحی دیده شده است؟
• آیا سوابق اجرایی قابل بررسی و نمونه پروژه های مشابه وجود دارد؟
• شرایط ضمانت، خدمات پس از اجرا و تامین قطعات چگونه است؟
• آیا محدودیت های نگهداری و شرایط بهره برداری به صورت مکتوب اعلام می شوند؟

بهتر است پیشنهاد قیمت به صورت تفکیک شده ارائه شود تا هزینه پارچه، سازه فلزی، کابل ها، اتصالات، فونداسیون، حمل، نصب و خدمات جانبی قابل مقایسه باشد. پیشنهاد بسیار ارزان ممکن است ناشی از کاهش کیفیت متریال یا حذف بخشی از مراحل طراحی و اجرا باشد.

عوامل موثر بر قیمت سازه کششی

قیمت سازه کششی به یک عدد ثابت برای هر متر مربع محدود نمی شود. دو پروژه با مساحت یکسان ممکن است به دلیل تفاوت در فرم، ارتفاع، تعداد تکیه گاه ها، نوع پارچه و شرایط نصب، هزینه های متفاوتی داشته باشند.

مساحت و ابعاد پوشش

مساحت پارچه یکی از عوامل موثر بر قیمت است، اما تنها معیار محاسبه نیست. شکل هندسی و میزان پیچیدگی سطح می تواند مقدار مصرف پارچه و ضایعات برش را تغییر دهد. همچنین در پروژه های کوچک ممکن است هزینه طراحی، حمل و نصب سهم بیشتری از قیمت نهایی داشته باشد.

نوع و کیفیت پارچه

پارچه PVC، PTFE فایبرگلاس و ورق ETFE از نظر قیمت، ویژگی های فنی و روش تولید تفاوت دارند. حتی در یک گروه متریال نیز محصولات مختلف از نظر وزن، مقاومت، پوشش سطحی و کیفیت ساخت یکسان نیستند. بنابراین، برای مقایسه قیمت باید مشخصات دقیق محصول در پیش فاکتور درج شود.

پیچیدگی فرم و تعداد نقاط مهار

سازه های چند نقطه ای، فرم های ترکیبی و طرح هایی با دهانه های بزرگ ممکن است به کابل های بیشتر، اتصالات خاص و محاسبات پیچیده تر نیاز داشته باشند. تعداد ستون ها، ارتفاع دکل ها و فاصله مهارها نیز بر هزینه سازه فلزی و فونداسیون اثر می گذارند.

نوع سازه پشتیبان و فونداسیون

اگر پروژه به ستون های بلند، قوس های سنگین، فونداسیون های ویژه یا تقویت سازه موجود نیاز داشته باشد، هزینه آن افزایش پیدا می کند. وضعیت خاک، محدودیت دسترسی ماشین آلات و فاصله محل نصب از مسیر حمل نیز می توانند در هزینه اجرا موثر باشند.

شرایط محل نصب و دسترسی

نصب در محوطه باز و هم سطح با نصب در ارتفاع، روی بام یا در محیط های پرتردد یکسان نیست. نیاز به جرثقیل، تجهیزات بالابر، محدودیت ساعت کار، حمل قطعات بزرگ و ایمن سازی محدوده می تواند هزینه و زمان اجرا را تغییر دهد.

خدمات طراحی، تولید و ضمانت

ارائه نقشه های مهندسی، مدل سه بعدی، محاسبات سازه ای، کنترل کیفیت تولید و خدمات پس از نصب بخشی از ارزش پروژه هستند. هنگام مقایسه پیشنهادها باید مشخص شود که هر شرکت دقیقا چه خدماتی را در مبلغ اعلام شده لحاظ کرده است.

نگهداری و افزایش عمر مفید سازه های کششی

برای حفظ عملکرد سازه کششی، نگهداری دوره ای ضروری است. برنامه نگهداری باید بر اساس نوع پارچه، شرایط اقلیمی، میزان آلودگی محیط و توصیه سازنده تنظیم شود. بی توجهی به آسیب های کوچک ممکن است در طول زمان موجب گسترش پارگی یا کاهش پایداری اتصالات شود.

بازرسی دوره ای پارچه

سطح غشا باید از نظر پارگی، سوراخ، تغییر رنگ غیرعادی، جدا شدن لایه پوششی و آسیب در محل درزها بررسی شود. گوشه ها و نقاطی که پارچه به کابل یا اتصالات متصل می شود، به دلیل تمرکز نیرو اهمیت بیشتری دارند.

بررسی کابل ها و اتصالات

کابل ها، بست ها، پیچ ها و صفحات اتصال باید از نظر خوردگی، شل شدن، تغییر شکل و آسیب ظاهری بررسی شوند. اگر بخشی از کابل دچار آسیب شده باشد، تعمیر یا تعویض آن باید توسط نیروی متخصص و بر اساس مشخصات طراحی انجام شود.

شستشو و تمیزکاری سطح پارچه

روش تمیزکاری باید با نوع پوشش پارچه سازگار باشد. معمولا استفاده از آب و مواد شوینده ملایم و ابزار نرم برای بسیاری از محصولات مناسب تر از برس های زبر و مواد شیمیایی قوی است. با این حال، دستورالعمل سازنده باید مبنای کار قرار گیرد؛ زیرا برخی پوشش ها به مواد یا روش های خاص حساس هستند.

کنترل مسیر تخلیه آب

در صورت وجود ناودان، خروجی یا مسیر هدایت آب، این بخش ها باید از برگ، گرد و غبار و مواد مسدود کننده پاک شوند. باقی ماندن آب روی سطح پارچه می تواند وزن اضافی ایجاد کند و به مرور زمان به تغییر شکل سازه منجر شود.

بررسی پس از باد و بارندگی شدید

پس از رخدادهای جوی شدید، بهتر است وضعیت پارچه، کابل ها، مهارها و ستون ها بررسی شود. اگر تغییر شکل غیرعادی، صدای غیرمعمول، شل شدن اتصالات یا پارگی مشاهده شد، محدوده زیر سازه باید تا زمان بررسی تخصصی ایمن سازی شود.

اشتباهات رایج در خرید و اجرای سازه کششی

• انتخاب پارچه فقط بر اساس قیمت: قیمت پایین بدون بررسی مشخصات فنی می تواند به انتخاب متریال نامناسب منجر شود.
• نادیده گرفتن بار باد: حتی سایبان های سبک نیز در معرض فشار و مکش باد قرار دارند.
• اجرای سازه بدون محاسبه فونداسیون: ظرفیت مهار و پایه باید با نیروهای واقعی سازه هماهنگ باشد.
• بی توجهی به تخلیه آب: ایجاد گودی روی سطح می تواند موجب تجمع آب و افزایش بار شود.
• برش غشا بدون الگو سازی: برش نادرست ممکن است شکل نهایی و توزیع تنش را مختل کند.
• استفاده از اتصالات نامتناسب: کیفیت کابل و بست به اندازه کیفیت پارچه اهمیت دارد.
• توجه نکردن به نگهداری: سازه دائمی به بازرسی و مراقبت دوره ای نیاز دارد.
• اعتماد به وعده مقاومت مطلق: هیچ سازه ای بدون محدودیت طراحی و بهره برداری نیست و مقاومت آن باید با شرایط مشخص پروژه سنجیده شود.

نکات ایمنی در بهره برداری از سازه های کششی

در زمان استفاده از سازه کششی، نباید اجسام سنگین یا تجهیزات اضافی بدون بررسی مهندسی به پارچه، کابل یا ستون ها متصل شوند. آویزان کردن تابلو، چراغ، تجهیزات صوتی یا وسایل دکوراتیو از غشا می تواند بارهای پیش بینی نشده ایجاد کند. هر نوع تغییر در سازه باید با تایید طراح یا متخصص مسئول انجام شود.

در صورت مشاهده پارگی، شل شدن کابل، آسیب به اتصال یا تغییر شکل غیرعادی، باید از حضور افراد در محدوده خطر جلوگیری شود. تعمیرات موقت و غیرتخصصی ممکن است مشکل را پنهان کند و خطر را افزایش دهد. همچنین در پروژه های عمومی، مسیرهای خروج اضطراری و دسترسی نیروهای امدادی نباید با ستون ها یا مهارهای سازه مسدود شوند.

مقاومت در برابر آتش نیز باید بر اساس نوع محصول و گواهی آزمون آن بررسی شود. عبارت هایی مانند ضد حریق یا نسوز بدون ارائه طبقه بندی و مدارک معتبر، معیار کافی برای انتخاب نیستند. الزامات ایمنی حریق ساختمان و محل نصب باید در انتخاب متریال لحاظ شوند.

چرا طراحی تخصصی در سازه های کششی اهمیت دارد؟

ظاهر ساده یک سایبان پارچه ای ممکن است این تصور را ایجاد کند که طراحی و اجرای آن پیچیدگی زیادی ندارد؛ اما رفتار غشا، کابل و تکیه گاه ها به یکدیگر وابسته است. شکل سازه تحت تاثیر نیروهای اولیه و بارهای محیطی قرار دارد و تغییر در هر بخش می تواند توزیع تنش را در قسمت های دیگر تغییر دهد.

در یک پروژه اصولی، ابتدا نیازهای بهره برداری و شرایط محل مشخص می شوند، سپس فرم مناسب انتخاب و تحلیل سازه انجام می شود. پس از آن، متریال و اتصالات بر اساس نیروهای محاسبه شده انتخاب می شوند و نقشه های تولید و نصب تهیه می گردند. این فرآیند کمک می کند تا سازه علاوه بر ظاهر مناسب، عملکرد قابل اطمینانی در دوره بهره برداری داشته باشد.

مجموعه سایه گستر آسیا در زمینه طراحی و اجرای سیستم های پوششی و سازه های مدرن فعالیت دارد. برای انتخاب نوع سازه، بررسی شرایط محل، تعیین متریال مناسب و برآورد هزینه، بهتر است مشخصات پروژه شامل ابعاد، محل نصب، نوع کاربری و میزان پوشش مورد نیاز به صورت دقیق بررسی شود. انتخاب نهایی باید بر اساس نیاز واقعی پروژه و مشخصات فنی قابل ارائه انجام شود.

جمع بندی؛ کدام مدل سازه کششی برای پروژه شما مناسب است؟

انتخاب بهترین مدل سازه کششی به نوع کاربری، ابعاد فضا، شرایط آب و هوایی، میزان پوشش مورد نیاز، بودجه و انتظارات معماری وابسته است. برای یک پارکینگ ممکن است سازه پارچه ای ساده با فرم مناسب انتخاب اقتصادی و کاربردی باشد؛ در حالی که برای یک مجموعه تجاری یا فضای عمومی بزرگ، سازه کابلی یا سیستم ترکیبی می تواند عملکرد و ظاهر مناسب تری ارائه دهد.

در انتخاب متریال نیز باید میان پارچه PVC تقویت شده با پلی استر، پارچه فایبرگلاس با پوشش PTFE و ورق ETFE تفاوت قائل شد. هر یک از این محصولات برای شرایط و کاربردهای مشخصی مناسب هستند و انتخاب آنها باید با بررسی مشخصات فنی انجام شود. همچنین کیفیت کابل، اتصالات، فونداسیون، روش نصب و برنامه نگهداری نباید نادیده گرفته شود.

در نهایت، یک سازه کششی موفق سازه ای است که میان زیبایی معماری، ایمنی، دوام، هزینه و عملکرد تعادل برقرار کند. بازدید فنی، طراحی مهندسی، انتخاب متریال مستند و اجرای دقیق، مهم ترین عوامل برای رسیدن به چنین نتیجه ای هستند.

سوالات متداول درباره انواع سازه های کششی

1. سازه کششی چیست؟

سازه کششی نوعی سیستم سبک معماری است که در آن یک غشای پارچه ای یا پلیمری با کمک کابل ها، دکل ها، ستون ها و اتصالات در حالت کشیده قرار می گیرد. نیروهای وارد شده از طریق کشش در سطح غشا به اجزای پشتیبان و سپس به فونداسیون منتقل می شوند. این سازه ها برای پوشش فضاهای باز و ایجاد سایه کاربرد دارند.

2. انواع سازه های کششی کدام هستند؟

از نظر فرم و سیستم سازه ای، مدل های زینی، مخروطی، قوسی، چند نقطه ای، کابلی و ترکیبی از انواع رایج هستند. از نظر متریال نیز می توان به پارچه پلی استر با پوشش PVC، پارچه فایبرگلاس با پوشش PTFE و ورق های ETFE اشاره کرد. انتخاب مدل به ابعاد، شرایط محیطی و نیاز پروژه بستگی دارد.

3. تفاوت سازه کششی و سازه چادری چیست؟

سازه چادری معمولا به سازه هایی گفته می شود که پوشش پارچه ای آنها با کابل، دکل یا قاب نگهداری می شود. سازه کششی مفهوم فنی گسترده تری دارد و بر انتقال نیرو از طریق کشش در غشا و اجزای مهارکننده تاکید می کند. بسیاری از سازه های چادری مدرن در واقع نوعی سازه غشایی کششی هستند.

4. بهترین پارچه برای سازه کششی کدام است؟

یک پارچه واحد برای تمام پروژه ها بهترین نیست. پارچه PVC تقویت شده با پلی استر در بسیاری از سایبان ها و پوشش های عمومی کاربرد دارد. PTFE فایبرگلاس برای پروژه های تخصصی و دائمی قابل بررسی است و ETFE برای پوشش های شفاف و نورگذر استفاده می شود. انتخاب باید بر اساس مقاومت، دوام، عملکرد آتش، عبور نور و شرایط اقلیمی انجام شود.

5. آیا سازه کششی در برابر باران مقاوم است؟

بسیاری از پارچه های مخصوص معماری با پوشش هایی تولید می شوند که در برابر نفوذ آب و رطوبت مقاومت دارند. با این حال، عملکرد نهایی فقط به پارچه وابسته نیست و شیب سطح، کیفیت درزها، اتصالات و مسیر تخلیه آب نیز اهمیت دارد. طراحی نامناسب ممکن است موجب جمع شدن آب روی پوشش شود.

6. آیا سازه کششی در برابر باد شدید مقاومت دارد؟

میزان مقاومت سازه کششی در برابر باد به طراحی مهندسی، نوع پارچه، مقدار پیش تنیدگی، کابل ها، ستون ها، اتصالات و فونداسیون بستگی دارد. سرعت و جهت باد در محل نصب نیز باید در محاسبات لحاظ شود. نمی توان بدون بررسی مشخصات پروژه، یک میزان مقاومت یکسان برای همه سازه ها اعلام کرد.

7. سازه کششی برای پارکینگ مناسب است؟

بله. سازه های کششی یکی از گزینه های قابل استفاده برای سایبان پارکینگ هستند و می توانند تابش مستقیم خورشید را کاهش دهند و پوششی در برابر بخشی از شرایط جوی ایجاد کنند. ارتفاع عبور خودرو، محل ستون ها، ابعاد پارکینگ و بار باد باید در طراحی بررسی شوند.

8. آیا می توان از سازه کششی برای پوشش استخر استفاده کرد؟

بله. از سازه کششی می توان برای ایجاد سایه در استخرهای روباز استفاده کرد. در انتخاب متریال و قطعات فلزی باید رطوبت، بخار آب و مواد شیمیایی محیط استخر در نظر گرفته شوند. اگر هدف ایجاد فضای کاملا بسته و عایق است، باید سیستم مناسب دیگری یا طرح ترکیبی بررسی شود.

9. سازه کششی مخروطی چه کاربردی دارد؟

سازه مخروطی با ایجاد یک یا چند نقطه مرتفع و اتصال لبه ها به مهارهای پیرامونی ساخته می شود. این مدل برای باغ ویلا، رستوران، محوطه تفریحی، ورودی مجموعه ها و برخی فضاهای عمومی مناسب است. تعداد دکل ها و محل مهارها باید بر اساس طراحی سازه تعیین شود.

10. منظور از پیش تنیدگی در سازه کششی چیست؟

پیش تنیدگی نیروی کششی اولیه ای است که هنگام نصب در غشا ایجاد می شود. این نیرو به حفظ شکل سازه و کنترل تغییر شکل آن در برابر بارهای محیطی کمک می کند. مقدار آن باید بر اساس جنس پارچه، هندسه، شرایط بارگذاری و مشخصات طراحی تعیین شود.

11. فرم یابی در طراحی سازه کششی چه اهمیتی دارد؟

فرم یابی فرآیندی برای تعیین شکل تعادلی غشا بر اساس نقاط اتصال و نیروهای پیش تنیدگی است. این مرحله باعث می شود سطح پارچه در شرایط بارگذاری به شکل مناسبی کار کند و از ایجاد چین خوردگی، افتادگی و تجمع آب جلوگیری شود. فرم یابی معمولا با روش های محاسباتی و نرم افزارهای تخصصی انجام می شود.

12. آیا سازه کششی نیاز به فونداسیون دارد؟

بسیاری از سازه های کششی برای انتقال نیرو به زمین به فونداسیون یا مهارهای مناسب نیاز دارند. ابعاد و نوع فونداسیون به نیروهای وارد شده، جنس خاک، ارتفاع ستون ها و شرایط پروژه وابسته است. اگر سازه به ساختمان موجود متصل شود، ظرفیت محل اتصال نیز باید بررسی شود.

13. عمر مفید سازه های کششی چقدر است؟

عمر مفید به نوع پارچه، کیفیت پوشش، شرایط آب و هوایی، میزان تابش خورشید، کیفیت نصب، مقدار کشش و نحوه نگهداری بستگی دارد. به همین دلیل نمی توان یک عدد ثابت را برای تمام محصولات اعلام کرد. مشخصات سازنده، شرایط ضمانت و سوابق عملکرد محصول باید بررسی شوند.

14. آیا پارچه سازه کششی در برابر آتش مقاوم است؟

رفتار پارچه ها در برابر آتش یکسان نیست و به ترکیب مواد، پوشش و آزمون های انجام شده بستگی دارد. برای پروژه هایی که الزامات ایمنی حریق دارند، باید گواهی و طبقه بندی معتبر محصول بررسی شود. عبارت ضد حریق بدون ارائه مستندات فنی برای تصمیم گیری کافی نیست.

15. آیا سازه کششی در برابر نور خورشید و اشعه UV مقاوم است؟

بسیاری از پارچه های معماری با پوشش های محافظ در برابر تابش و شرایط جوی تولید می شوند، اما میزان مقاومت محصولات متفاوت است. نوع الیاف، پوشش سطحی، رنگ و کیفیت تولید بر دوام آنها اثر دارد. بهتر است اطلاعات فنی و نتایج آزمون های مربوط به مقاومت در برابر اشعه فرابنفش از تولید کننده دریافت شود.

16. قیمت سازه کششی چگونه محاسبه می شود؟

قیمت به مساحت و فرم سازه، نوع و کیفیت پارچه، تعداد ستون ها، کابل ها، اتصالات، فونداسیون، پیچیدگی نصب، شرایط دسترسی و خدمات طراحی وابسته است. برای برآورد دقیق، بازدید محل و تهیه مشخصات فنی پروژه ضروری است. مقایسه قیمت ها نیز باید با توجه به یکسان بودن مشخصات متریال و خدمات انجام شود.

17. نصب سازه کششی چقدر زمان می برد؟

مدت زمان اجرا به ابعاد پروژه، پیچیدگی فرم، آماده بودن فونداسیون، نوع متریال، زمان تولید پارچه، شرایط حمل و دسترسی محل بستگی دارد. پروژه های کوچک و ساده معمولا فرآیند اجرایی متفاوتی از پوشش های بزرگ و چند دهانه دارند؛ بنابراین زمان دقیق باید پس از بررسی نقشه و شرایط محل اعلام شود.

18. آیا سازه کششی برای مناطق بادخیز مناسب است؟

در مناطق بادخیز نیز می توان از سازه کششی استفاده کرد، اما طراحی باید بر اساس شرایط واقعی محل انجام شود. جهت باد، سرعت مبنای طراحی، شکل سازه، ارتفاع، وضعیت تکیه گاه ها و ظرفیت اتصالات باید بررسی شوند. استفاده از یک طرح عمومی بدون محاسبات متناسب با محل نصب توصیه نمی شود.

19. آیا سازه کششی به نگهداری دوره ای نیاز دارد؟

بله. پارچه، درزها، کابل ها، اتصالات، ستون ها و نقاط مهار باید در بازه های مناسب بررسی شوند. تمیزکاری اصولی، کنترل خوردگی، بررسی پارگی و اطمینان از باز بودن مسیر تخلیه آب از اقدامات مهم نگهداری هستند. فاصله بازرسی ها باید با توجه به شرایط محیط و توصیه سازنده تعیین شود.

20. برای انتخاب شرکت اجرای سازه کششی به چه نکاتی توجه کنیم؟

شرکت مجری باید توانایی بازدید فنی، طراحی، محاسبات سازه ای، انتخاب متریال، تولید و نصب را داشته باشد یا این مراحل را با همکاری متخصصان مرتبط انجام دهد. ارائه نقشه، مشخصات پارچه و اتصالات، سوابق پروژه، شرایط ضمانت و دستورالعمل نگهداری از مواردی هستند که پیش از عقد قرارداد باید بررسی شوند.
