درب ریلی یکی از کاربردی‌ترین راهکارها برای کنترل ورودی پارکینگ، محوطه کارخانه، انبار، سوله، مجتمع مسکونی، ساختمان تجاری و مجموعه‌های صنعتی است. در این نوع درب، لنگه یا لنگه‌های درب به جای چرخش حول لولا، در امتداد یک مسیر مشخص به سمت راست یا چپ حرکت می‌کنند. همین ساختار باعث می‌شود در بسیاری از ورودی‌هایی که فضای کافی برای باز شدن درب لولایی وجود ندارد، استفاده از درب کشویی یا ریلی انتخاب منطقی‌تری باشد.
امروزه درب ریلی اتوماتیک فقط یک درب فلزی مجهز به موتور نیست. یک سیستم کامل از اجزایی مانند لنگه درب، ریل، چرخ یا سیستم کنسولی، موتور گیربکس‌دار، دندانه شانه‌ای، مدار فرمان، سنسورهای ایمنی، ریموت کنترل، فلاشر، خلاص‌کن دستی و در صورت نیاز باتری پشتیبان و تجهیزات کنترل تردد تشکیل می‌شود. اگر هر یک از این اجزا متناسب با وزن، ابعاد و میزان تردد انتخاب نشود، حتی موتور باکیفیت نیز نمی‌تواند عملکرد مطلوبی ایجاد کند.
مجموعه سایه گستر آسیا در زمینه انواع درب‌های اتوماتیک و تجهیزات مرتبط با ورودی ساختمان فعالیت دارد. در این راهنمای تخصصی، موضوعاتی مانند درب ریلی اتوماتیک، درب ریلی پارکینگ، درب ریلی انباری، ساخت درب ریلی، درب کشویی پارکینگ، موتور درب ریلی، نصب درب ریلی، خرید درب ریلی و قیمت درب ریلی از دید فنی بررسی شده‌اند تا انتخاب نهایی بر اساس شرایط واقعی پروژه انجام شود.
درب ریلی چیست؟
درب ریلی یا Sliding Gate نوعی درب کشویی است که لنگه آن روی مسیر مشخصی حرکت می‌کند. در مدل‌های معمولی، چرخ‌های زیر درب روی ریل قرار گرفته و درب در راستای ریل جابه‌جا می‌شود. در مدل‌های کنسولی، لنگه درب بدون تماس مستقیم با کف مسیر عبور حرکت می‌کند و بخش سازه‌ای آن توسط مجموعه چرخ‌ها و تجهیزات مخصوص در قسمت جانبی نگهداری می‌شود.
این تفاوت بسیار مهم است؛ زیرا انتخاب میان درب ریلی ریل‌دار و درب ریلی کنسولی به وضعیت کف، مسیر عبور خودرو، احتمال جمع شدن آب و گل‌ولای، طول دهانه و فضای جانبی بستگی دارد.
در مدل اتوماتیک، موتور به وسیله یک چرخ‌دنده کوچک یا پینیون با دندانه شانه‌ای متصل به لنگه درب درگیر می‌شود. با چرخش موتور، پینیون حرکت خطی ایجاد کرده و لنگه درب را به سمت باز یا بسته شدن هدایت می‌کند. به همین دلیل کیفیت نصب و تنظیم فاصله میان رک و پینیون مستقیماً بر صدای حرکت، استهلاک و فشار واردشده به موتور اثر دارد. در دستورالعمل‌های نصب برخی تولیدکنندگان نیز بر هم‌راستایی رک و پینیون و تنظیم فاصله مناسب میان آنها تأکید شده است.
درب ریلی اتوماتیک چگونه کار می‌کند؟
فرآیند عملکرد درب ریلی اتوماتیک از دریافت فرمان شروع می‌شود. این فرمان می‌تواند از طریق ریموت، کلید، کارت‌خوان، تگ RFID، صفحه‌کلید، تلفن همراه، سیستم کنترل تردد یا تجهیزات دیگری صادر شود. مدار فرمان پس از دریافت فرمان، موتور را فعال می‌کند و موتور از طریق گیربکس و پینیون، رک متصل به درب را حرکت می‌دهد.
هنگامی که درب به موقعیت باز یا بسته شدن می‌رسد، سیستم باید بتواند نقطه پایان حرکت را تشخیص دهد. این کار بسته به مدل موتور با لیمیت‌سوئیچ مکانیکی، مگنت، انکودر یا روش‌های ترکیبی انجام می‌شود. در موتورهای جدیدتر، انکودر می‌تواند اطلاعاتی درباره موقعیت و حرکت درب در اختیار مدار کنترل قرار دهد و به مدیریت دقیق‌تر حرکت و تشخیص موانع کمک کند.
بنابراین عملکرد صحیح درب به یک قطعه وابسته نیست. موتور، کنترلر، رک، ریل، چرخ، محدودکننده‌های حرکت و تجهیزات ایمنی باید مانند یک مجموعه هماهنگ کار کنند.
انواع درب ریلی از نظر ساختار

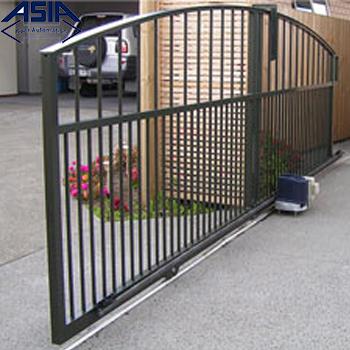

درب ریلی زمینی یا ریل‌دار
در این ساختار، یک ریل در مسیر حرکت خودرو روی زمین نصب می‌شود و چرخ‌های درب روی آن حرکت می‌کنند. طراحی آن نسبتاً ساده است و برای بسیاری از پارکینگ‌های مسکونی، تجاری و صنعتی قابل استفاده است.
مهم‌ترین نکته در این مدل، اجرای صحیح ریل است. ریل باید در راستای مناسب، با زیرسازی کافی و بدون مانع نصب شود. وجود سنگ، خاک، گل، یخ یا تغییر شکل ریل می‌تواند مقاومت حرکتی را افزایش دهد و فشار بیشتری به موتور وارد کند. در دستورالعمل‌های فنی موتورهای ریلی نیز صاف، تراز و بدون مانع بودن مسیر حرکت از الزامات مهم معرفی شده است.

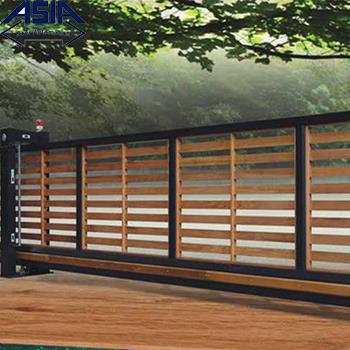

درب ریلی کنسولی
در درب کنسولی، مسیر حرکت اصلی در سطح زمین قرار ندارد و لنگه درب توسط مجموعه چرخ‌های کنسولی از یک سمت نگهداری می‌شود. این ویژگی باعث می‌شود سطح عبور خودرو نسبت به سیستم ریل زمینی آزادتر باشد.
کنسولی بودن به معنای حذف نیاز به زیرسازی نیست. برعکس، محل نصب چرخ‌های کنسولی باید سازه‌ای مناسب و کاملاً پایدار داشته باشد؛ زیرا وزن لنگه درب و نیروهای حرکتی از همان بخش به سازه منتقل می‌شوند.
این نوع درب در ورودی‌هایی که نمی‌خواهند ریل روی کف مسیر خودرو قرار گیرد، می‌تواند گزینه مناسبی باشد. با این حال، به فضای جانبی کافی برای حرکت لنگه و طراحی دقیق سازه نیاز دارد.
درب ریلی تک لنگه یا دو لنگه؛ کدام مناسب‌تر است؟
درب ریلی تک لنگه
در مدل تک لنگه، تمام دهانه توسط یک لنگه پوشانده می‌شود و لنگه هنگام باز شدن به یک سمت حرکت می‌کند. مزیت اصلی آن، ساختار نسبتاً ساده و امکان کنترل یکپارچه درب است.
محدودیت اصلی این است که پشت یکی از طرفین ورودی باید فضای کافی برای قرار گرفتن کل لنگه درب وجود داشته باشد. بنابراین قبل از طراحی باید مسیر حرکت و طول فضای آزاد در کنار دهانه بررسی شود.
درب ریلی دو لنگه
در مدل دو لنگه، دو بخش درب در جهت مخالف یکدیگر حرکت می‌کنند. این ساختار در ورودی‌هایی که فضای جانبی برای یک لنگه کامل وجود ندارد، می‌تواند کاربردی باشد.
در سیستم دو لنگه، هماهنگی میان دو موتور یا مکانیزم حرکتی اهمیت بیشتری پیدا می‌کند. کنترلر باید بتواند زمان‌بندی حرکت و توقف دو لنگه را به شکل صحیح مدیریت کند.
درب ریلی پارکینگ چه مزایایی دارد؟
یکی از دلایل اصلی افزایش استفاده از درب ریلی پارکینگ، استفاده بهتر از فضای ورودی است. درب لولایی هنگام باز شدن وارد محدوده داخلی یا خارجی پارکینگ می‌شود، در حالی که درب ریلی در امتداد یک خط حرکت می‌کند.
- استفاده مناسب از فضای جلوی پارکینگ: درب به داخل مسیر خودرو باز نمی‌شود.
- امکان اجرای دهانه‌های بزرگ: با طراحی سازه‌ای مناسب می‌توان دهانه‌های بزرگ را پوشش داد.
- قابلیت اتوماتیک شدن: درب دستی موجود نیز در بسیاری از موارد قابلیت مجهز شدن به موتور دارد.
- امکان کنترل از راه دور: ریموت، تلفن همراه و سیستم کنترل تردد قابل استفاده هستند.
- قابلیت اتصال به تجهیزات ایمنی: فتوسل، سنسور و سایر تجهیزات حفاظتی قابل اضافه شدن هستند.
- قابلیت استفاده در ترددهای مختلف: از ساختمان مسکونی تا ورودی‌های صنعتی، در صورت انتخاب موتور مناسب.
درب ریلی اتوماتیک برای چه مکان‌هایی مناسب است؟
کاربرد درب ریلی محدود به پارکینگ خانه نیست. این سیستم در ورودی مجتمع‌های مسکونی، ساختمان‌های اداری، ویلاها، کارخانه‌ها، انبارها، سوله‌ها، کارگاه‌ها، مراکز صنعتی، پارکینگ‌های عمومی و مجموعه‌های تجاری نیز استفاده می‌شود.
البته «مناسب بودن» یک سیستم به تعداد تردد و شرایط کاری بستگی دارد. موتور مورد استفاده در یک ویلای شخصی که چند بار در روز باز و بسته می‌شود الزاماً برای ورودی کارخانه‌ای با تردد مداوم مناسب نیست. سازندگان معتبر نیز برای موتورهای مختلف، ظرفیت و چرخه کاری متفاوتی اعلام می‌کنند. برای نمونه، خانواده‌های مختلف موتورهای ریلی CAME بر اساس وزن لنگه، طول درب و چرخه کاری دسته‌بندی شده‌اند.
درب ریلی اتوماتیک برای کارخانه و سوله
در پروژه‌های صنعتی، انتخاب موتور باید با دقت بیشتری انجام شود. وزن زیاد درب، طول بالای لنگه، تعداد بالای سیکل‌های کاری، گردوغبار، رطوبت و احتمال ضربه خودرو همگی می‌توانند روی انتخاب سیستم اثر بگذارند.
در چنین پروژه‌هایی علاوه بر ظرفیت موتور، باید به چرخه کاری نیز توجه کرد. موتور قوی لزوماً به معنای موتور مناسب برای استفاده سنگین نیست. ممکن است یک موتور از نظر توان کشش برای یک درب کافی باشد اما برای تعداد زیاد باز و بسته شدن در طول روز طراحی نشده باشد.
درب ریلی انباری و صنعتی
درب ریلی انباری می‌تواند برای ورودی‌های بزرگ و فضاهایی که نیاز به عبور خودرو یا تجهیزات حمل‌ونقل دارند مورد استفاده قرار گیرد. در این پروژه‌ها معمولاً مقاومت سازه و پایداری مکانیکی اهمیت بیشتری از ظاهر تزئینی دارد.
در صورتی که درب در فضای خارجی نصب شود، پوشش ضدخوردگی سازه، کیفیت جوش‌ها، نوع رنگ و حفاظت موتور در برابر شرایط محیطی نیز باید مشخص شود. برای محیط‌های صنعتی خورنده، انتخاب پوشش سطحی و جنس قطعات فلزی باید بر اساس شرایط واقعی محیط انجام شود.
موتور درب ریلی چیست؟
موتور درب ریلی در واقع یک مجموعه موتور و گیربکس است که نیروی چرخشی را به حرکت خطی لنگه درب تبدیل می‌کند. این مجموعه معمولاً در کنار مسیر درب نصب شده و پینیون آن با دندانه شانه‌ای متصل به لنگه درگیر می‌شود.
در انتخاب موتور باید حداقل این موارد بررسی شود:
- وزن واقعی لنگه درب
- طول لنگه
- تعداد دفعات باز و بسته شدن
- سرعت مورد نیاز
- نوع ریل یا سیستم کنسولی
- شیب و شرایط مسیر
- میزان مقاومت در برابر باد
- دمای محیط
- میزان گردوغبار و رطوبت
- امکان استفاده از باتری پشتیبان
- نوع سیستم کنترل و تجهیزات جانبی
برای مثال، برخی مدل‌های موتور 24 ولت DC علاوه بر حرکت موتور، امکان کنترل سرعت و تشخیص مانع را نیز در مدار خود دارند. اما ظرفیت هر مدل مشخص است و نباید عدد مربوط به یک موتور را به تمام موتورهای ریلی تعمیم داد.
موتور 24 ولت یا 220/230 ولت برای درب ریلی؟
انتخاب ولتاژ موتور به مدل و طراحی سیستم بستگی دارد. موتورهای 24 ولت DC در بسیاری از سیستم‌های جدید به دلیل قابلیت کنترل مناسب حرکت، امکان استفاده از باتری پشتیبان و ویژگی‌های کنترلی متنوع مورد استفاده قرار می‌گیرند. در مقابل، موتورهای AC نیز در خانواده‌های مختلف اتوماسیون درب وجود دارند.
بنابراین انتخاب موتور نباید تنها بر اساس «24 ولت بودن» یا «220 ولت بودن» انجام شود. ظرفیت، چرخه کاری، کنترل سرعت، سیستم تشخیص مانع، امکان اتصال تجهیزات جانبی و شرایط نصب مهم‌تر هستند.
ریل درب ریلی چه اهمیتی دارد؟
ریل یکی از مهم‌ترین اجزای مکانیکی سیستم است. اگر ریل تراز نباشد یا در مسیر آن مانع وجود داشته باشد، موتور باید نیروی بیشتری تولید کند. این وضعیت می‌تواند موجب افزایش مصرف، صدا، استهلاک چرخ و رک و فشار روی گیربکس شود.
ریل باید متناسب با وزن درب و نوع چرخ انتخاب شود. همچنین زیرسازی آن باید به اندازه‌ای محکم باشد که در اثر وزن خودرو، نشست زمین یا تغییرات دما دچار تغییر شکل نشود.
چرخ درب ریلی
چرخ‌ها وزن لنگه را تحمل می‌کنند و نقش مستقیمی در روان بودن حرکت دارند. کیفیت بلبرینگ، قطر چرخ، جنس آن و نحوه قرارگیری روی ریل باید متناسب با وزن درب انتخاب شود.
در مدل‌های ریل‌دار، اگر چرخ به درستی تراز نباشد، لنگه درب ممکن است در مسیر حرکت کند یا به یک طرف فشار وارد کند. به همین دلیل، قبل از نصب موتور باید حرکت دستی درب بررسی شود. یک اصل مهم در نصب اتوماسیون این است که درب باید قبل از موتوردار شدن، از نظر مکانیکی حرکت روان و بدون گیر داشته باشد. دستورالعمل‌های فنی موتورهای ریلی نیز کنترل حرکت دستی و سلامت مسیر را پیش از نصب موتور ضروری می‌دانند.
دندانه شانه‌ای یا رک درب ریلی
رک یا دندانه شانه‌ای روی لنگه درب نصب می‌شود و با پینیون موتور درگیر است. انتقال نیروی موتور از همین طریق انجام می‌شود.
فاصله و هم‌راستایی رک با پینیون اهمیت زیادی دارد. اگر رک بیش از حد به پینیون فشار وارد کند، بار اضافی به موتور و گیربکس منتقل می‌شود. اگر فاصله بیش از حد باشد، احتمال صدای زیاد، ضربه و درگیری ناقص دندانه‌ها وجود دارد.
به همین علت، تنظیم رک باید در طول کل مسیر انجام شود، نه فقط در یک نقطه. دستورالعمل برخی سازندگان فاصله مشخصی میان رک و پینیون را پیشنهاد می‌کنند، اما عدد دقیق باید مطابق دستورالعمل همان مدل موتور تنظیم شود.
اجزای اصلی درب ریلی اتوماتیک
یک سیستم استاندارد درب ریلی معمولاً از مجموعه‌ای از اجزای مکانیکی، الکتریکی و ایمنی تشکیل شده است.
- لنگه درب: بخش اصلی متحرک که می‌تواند فلزی، آلومینیومی یا ترکیبی باشد.
- ریل: مسیر حرکت در مدل‌های ریل‌دار.
- چرخ: تحمل‌کننده وزن لنگه و عامل حرکت روی ریل.
- موتور گیربکس‌دار: ایجاد نیروی حرکتی.
- پینیون: چرخ‌دنده متصل به موتور.
- رک یا دندانه شانه‌ای: انتقال حرکت موتور به لنگه.
- مدار فرمان: مدیریت فرمان‌ها و عملکرد سیستم.
- لیمیت‌سوئیچ یا سنسور موقعیت: تشخیص وضعیت باز و بسته شدن.
- فتوسل: تشخیص مانع در محدوده حرکت.
- فلاشر: اعلام وضعیت حرکت درب.
- ریموت کنترل: ارسال فرمان باز و بسته شدن.
- خلاص‌کن دستی: امکان باز کردن درب در شرایط اضطراری یا قطع برق.
- باتری پشتیبان: حفظ عملکرد سیستم در صورت طراحی سازگار و وجود برق اضطراری.
فتوسل و سیستم ایمنی درب ریلی
یکی از مهم‌ترین بخش‌های درب اتوماتیک، سیستم ایمنی آن است. فتوسل می‌تواند وجود مانع را در مسیر حرکت تشخیص دهد و در شرایط تعریف‌شده باعث توقف یا تغییر جهت حرکت شود.
با این حال، فتوسل تنها یک جزء از سیستم ایمنی است. بسته به طراحی درب، می‌توان از انکودر، لبه حساس، تشخیص جریان موتور، تجهیزات توقف و سایر روش‌های کنترل نیرو نیز استفاده کرد. استانداردهای ایمنی اتوماسیون درب مانند EN 12453 نیز بر کنترل نیرو و استفاده از تجهیزات تشخیص مانع در شرایط مختلف تأکید دارند.
در ورودی‌هایی که با مسیر عبور افراد مجاور هستند، محل نصب فتوسل باید با دقت انتخاب شود. هدف فقط جلوگیری از برخورد درب با خودرو نیست؛ بلکه باید احتمال برخورد با عابر، کودک، دوچرخه یا سایر کاربران مسیر نیز در نظر گرفته شود.
انکودر در موتور درب ریلی چه کاری انجام می‌دهد؟
انکودر می‌تواند موقعیت و حرکت موتور را پایش کند. در برخی سیستم‌ها این اطلاعات برای کنترل سرعت، توقف دقیق و تشخیص شرایط غیرعادی استفاده می‌شود.
مزیت چنین سیستمی این است که مدار فرمان صرفاً به یک فرمان ساده «باز» یا «بسته» وابسته نیست و می‌تواند اطلاعات بیشتری درباره حرکت دریافت کند. البته عملکرد دقیق انکودر به نوع موتور، نرم‌افزار کنترلر و طراحی کل سیستم بستگی دارد.
باتری پشتیبان برای درب ریلی
قطع برق در ورودی ساختمان می‌تواند باعث ایجاد مشکل جدی شود؛ مخصوصاً اگر خودرو داخل یا خارج محوطه باشد. برای همین برخی موتورهای ریلی امکان اتصال به باتری پشتیبان دارند.
در هنگام انتخاب سیستم باید مشخص شود باتری درون موتور یا تابلو قرار می‌گیرد، چه ظرفیتی دارد و در زمان قطع برق چه تعداد سیکل می‌تواند انجام دهد. همچنین وجود خلاص‌کن دستی اهمیت زیادی دارد تا حتی در صورت خرابی سیستم الکتریکی، امکان آزاد کردن مکانیزم وجود داشته باشد.
درب ریلی و کنترل با تلفن همراه
امروزه امکان کنترل برخی سیستم‌های درب ریلی با تلفن همراه نیز وجود دارد. این قابلیت می‌تواند با استفاده از ماژول GSM، Wi-Fi، اینترنت یا سیستم هوشمند ساختمان پیاده‌سازی شود.
مزیت کنترل موبایلی فقط باز کردن درب نیست. در پروژه‌های حرفه‌ای می‌توان وضعیت سیستم، سطح دسترسی کاربران و در برخی سامانه‌ها گزارش رویدادها را نیز مدیریت کرد. نوع قابلیت‌ها به کنترلر و تجهیزات ارتباطی مورد استفاده بستگی دارد.
اتصال درب ریلی به سیستم کنترل تردد
در ساختمان‌ها و مجموعه‌های سازمانی می‌توان درب ریلی را به سیستم Access Control متصل کرد. در این حالت، فرمان باز شدن درب می‌تواند از کارت‌خوان، تگ RFID، پلاک‌خوان، کیپد یا سامانه مدیریت تردد صادر شود.
در چنین پروژه‌ای موتور تنها یکی از اجزای سیستم است. کنترلر دسترسی باید بتواند فرمان مناسب را به ورودی فرمان موتور منتقل کند و تجهیزات ایمنی نیز مستقل از منطق دسترسی، عملکرد صحیح خود را حفظ کنند.
نحوه نصب درب ریلی اتوماتیک
نصب حرفه‌ای باید از بررسی مکانیکی درب شروع شود و سپس تجهیزات اتوماسیون نصب شوند. ترتیب اجرای کار اهمیت زیادی دارد.
- بازدید محل: بررسی دهانه، فضای جانبی، شیب، کف و مسیر حرکت.
- اندازه‌گیری: تعیین طول و ارتفاع لنگه و فضای لازم برای باز شدن.
- بررسی وزن: محاسبه یا تخمین مهندسی وزن واقعی لنگه.
- انتخاب ساختار: ریل‌دار یا کنسولی.
- اجرای زیرسازی: آماده‌سازی فونداسیون و محل موتور.
- نصب ریل یا سازه کنسولی: تراز و محکم کردن مسیر.
- تنظیم چرخ‌ها: اطمینان از حرکت روان لنگه.
- نصب موتور: تثبیت موتور روی پایه مناسب.
- نصب رک: تنظیم صحیح رک نسبت به پینیون.
- تنظیم لیمیت‌ها: تعیین نقاط دقیق توقف.
- اتصال مدار فرمان: اجرای کابل‌کشی مطابق نقشه سازنده.
- نصب فتوسل و تجهیزات ایمنی: پوشش دادن محدوده خطر.
- تنظیم سرعت و نیرو: مطابق مشخصات سیستم و شرایط درب.
- تست چندباره: بررسی باز و بسته شدن، توقف، تشخیص مانع و عملکرد اضطراری.
دستورالعمل‌های فنی سازندگان موتور نیز معمولاً بر حرکت روان دستی درب، تراز بودن رک، فاصله صحیح رک و پینیون و انجام چند سیکل آزمایشی قبل از تحویل تأکید دارند.
آماده‌سازی مکانیکی قبل از نصب موتور
یکی از مهم‌ترین نکات در اجرای درب ریلی اتوماتیک این است که موتور نباید مشکل مکانیکی درب را جبران کند. اگر درب دستی به سختی حرکت می‌کند، ابتدا باید علت آن مشخص شود.
علل رایج عبارت‌اند از:
- تاب داشتن لنگه
- خرابی یا گیر کردن چرخ
- تراز نبودن ریل
- وجود مانع روی مسیر
- نشست فونداسیون
- تنظیم نبودن چرخ‌ها
- اصطکاک زیاد
- ضعف سازه کنسولی
اگر این مشکلات قبل از نصب موتور برطرف نشوند، موتور دائماً با بار اضافی کار می‌کند و احتمال خرابی قطعات افزایش می‌یابد.
فضای لازم برای درب کشویی پارکینگ
برای انتخاب درب ریلی باید فقط عرض ورودی را اندازه نگرفت. فضای مورد نیاز در سمت حرکت لنگه نیز اهمیت دارد.
برای یک درب تک لنگه، معمولاً باید فضای جانبی کافی برای قرار گرفتن لنگه در حالت کاملاً باز وجود داشته باشد. اگر چنین فضایی وجود نداشته باشد، می‌توان مدل دو لنگه، طراحی تلسکوپی یا راهکارهای دیگری را بررسی کرد.
همچنین باید مراقب موانعی مانند دیوار، ستون، درخت، جعبه تأسیسات، تابلو برق، مسیر عابر و تجهیزات دیگر بود. این موارد بهتر است پیش از ساخت درب روی نقشه مشخص شوند.
درب ریلی در برابر درب لولایی
| ویژگی | درب ریلی | درب لولایی |
|---|
| نوع حرکت |
حرکت افقی در امتداد مسیر |
چرخش حول لولا |
| نیاز به فضای جلوی درب |
کمتر |
بیشتر |
| نیاز به فضای جانبی |
زیادتر |
کمتر |
| مناسب دهانه‌های بزرگ |
بله، با طراحی مناسب |
وابسته به طراحی و وزن لنگه |
| امکان اتوماتیک شدن |
بله |
بله |
| شرایط کف |
در مدل ریل‌دار اهمیت زیادی دارد |
اهمیت متفاوتی دارد |
قیمت درب ریلی چگونه تعیین می‌شود؟
قیمت درب ریلی را نمی‌توان تنها بر اساس عرض دهانه اعلام کرد. هزینه نهایی ترکیبی از سازه، پوشش، تجهیزات مکانیکی، موتور و عملیات نصب است.
مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:
- ابعاد دهانه
- ارتفاع درب
- وزن لنگه
- جنس سازه
- نوع طراحی و نمای درب
- نوع ریل یا سیستم کنسولی
- تعداد و نوع چرخ‌ها
- نوع موتور
- چرخه کاری موتور
- سرعت حرکت مورد نیاز
- رک و پینیون
- مدار فرمان
- فتوسل و تجهیزات ایمنی
- فلاشر
- ریموت کنترل
- باتری پشتیبان
- سیستم کنترل تردد
- زیرسازی و فونداسیون
- رنگ و پوشش ضدخوردگی
- حمل و نصب
در نتیجه، اگر دو پیشنهاد قیمت برای یک درب کشویی پارکینگ دریافت کرده‌اید، صرفاً مقایسه عدد نهایی کافی نیست. باید مشخص شود هر پیشنهاد دقیقاً شامل چه نوع موتور، چه نوع سازه، چه تجهیزات ایمنی و چه خدمات نصبی است.
قیمت موتور درب ریلی مهم‌تر است یا قیمت خود درب؟
هر دو بخش اهمیت دارند، اما باید به صورت یک سیستم دیده شوند. یک درب سنگین با چرخ و ریل نامناسب حتی با موتور گران‌قیمت نیز عملکرد مناسبی نخواهد داشت. برعکس، یک درب سبک و روان اگر به موتور نامتناسب مجهز شود، ممکن است دچار مشکلات عملکردی شود.
بهترین روش، انتخاب موتور بعد از تعیین وزن، ابعاد و میزان تردد است؛ نه اینکه ابتدا یک موتور خریداری شود و سپس درب متناسب با آن ساخته شود.
آیا درب ریلی قدیمی را می‌توان اتوماتیک کرد؟
در بسیاری از موارد بله. اگر ساختار مکانیکی درب سالم باشد و لنگه به شکل روان حرکت کند، می‌توان موتور، رک، مدار فرمان و تجهیزات ایمنی را به آن اضافه کرد.
قبل از اتوماتیک کردن باید وضعیت چرخ‌ها، ریل، قاب، جوش‌ها، تراز بودن درب و محل نصب موتور بررسی شود. اگر درب از نظر مکانیکی مشکل داشته باشد، اتوماتیک کردن آن بدون رفع مشکل معمولاً راهکار مناسبی نیست.
درب ریلی و قطع برق
برای جلوگیری از قفل شدن ورودی در زمان قطع برق، دو راهکار متداول وجود دارد: استفاده از باتری پشتیبان در سیستم‌های سازگار یا استفاده از خلاص‌کن دستی.
در ساختمان‌های مسکونی، خلاص‌کن دستی می‌تواند نیاز پایه را برطرف کند. اما در مراکز پرتردد، پارکینگ‌های عمومی، مجموعه‌های اداری یا مکان‌هایی که دسترسی دائمی اهمیت دارد، بررسی سیستم برق اضطراری و باتری می‌تواند منطقی‌تر باشد.
درب ریلی و امنیت پارکینگ
درب ریلی علاوه بر کنترل ورود و خروج، می‌تواند بخشی از سیستم امنیتی ساختمان باشد. با اضافه کردن کارت‌خوان، پلاک‌خوان، آیفون تصویری، ریموت کددار یا تجهیزات کنترل تردد می‌توان سطح مدیریت دسترسی را افزایش داد.
اما امنیت فقط به قدرت موتور یا سنگین بودن درب مربوط نیست. استحکام سازه، قفل مکانیکی، طراحی ریل، امکان دسترسی به موتور، کنترل مدار فرمان و نحوه مدیریت کاربران همگی در امنیت سیستم نقش دارند.
درب ریلی و دوربین پلاک‌خوان
در مجموعه‌هایی که تردد خودروها باید بدون استفاده از ریموت مدیریت شود، امکان ترکیب درب ریلی با دوربین پلاک‌خوان ANPR وجود دارد. دوربین پلاک خودرو را تشخیص می‌دهد و در صورت معتبر بودن پلاک، سیستم کنترل تردد فرمان باز شدن درب را صادر می‌کند.
در چنین پروژه‌هایی باید میان دوربین، نرم‌افزار، کنترلر دسترسی و ورودی فرمان موتور هماهنگی ایجاد شود. همچنین لازم است مسیر حرکت خودرو و محل توقف به گونه‌ای طراحی شود که درب قبل از عبور کامل خودرو وارد مرحله بسته شدن نشود.
ایمنی عابر پیاده در کنار درب ریلی
اگر ورودی خودرو و مسیر عابر در کنار یکدیگر قرار دارند، طراحی باید به گونه‌ای باشد که حرکت لنگه درب با مسیر عابر تداخل خطرناک ایجاد نکند.
در چنین پروژه‌هایی می‌توان از مسیر عابر مستقل، حفاظ، فتوسل، علائم هشداردهنده و در صورت نیاز لبه‌های حساس استفاده کرد. محل نصب فتوسل باید با توجه به هندسه واقعی درب انتخاب شود و نباید صرفاً به یک سنسور در یک نقطه اکتفا کرد.
استانداردهای مرتبط با ایمنی درب‌های اتوماتیک نیز بر استفاده از روش‌های مختلف تشخیص مانع و کنترل نیرو متناسب با شرایط استفاده تأکید دارند.
درب ریلی برای مجتمع مسکونی
در مجتمع‌های مسکونی، تعداد دفعات باز و بسته شدن درب می‌تواند بسیار بیشتر از یک خانه مستقل باشد. به همین دلیل باید تعداد واحدها، تعداد خودروها و ساعات پرتردد در انتخاب موتور لحاظ شود.
برای مجتمع‌های بزرگ، امکاناتی مانند ریموت‌های متعدد، کنترل تردد، باتری پشتیبان، فتوسل مناسب، فلاشر و امکان مدیریت دسترسی می‌توانند اهمیت بیشتری داشته باشند.
درب ریلی برای ویلا
در ویلا معمولاً تردد کمتر است، اما طول و وزن درب ممکن است زیاد باشد. همچنین به دلیل قرار گرفتن درب در فضای باز، مقاومت در برابر باد و خوردگی اهمیت بیشتری پیدا می‌کند.
برای چنین پروژه‌ای ممکن است موتور با چرخه کاری متوسط کاملاً کافی باشد، اما این موضوع باید پس از بررسی وزن و ابعاد مشخص شود.
درب ریلی دو موتوره؛ چه زمانی لازم است؟
در درب‌های بسیار بزرگ یا دو لنگه، ممکن است از دو موتور استفاده شود. این کار نیازمند کنترل هماهنگ دو موتور است تا لنگه‌ها هنگام باز و بسته شدن با یکدیگر تداخل نداشته باشند.
استفاده از دو موتور صرفاً برای افزایش قدرت راهکار مناسبی نیست. ابتدا باید مشخص شود آیا یک موتور مناسب می‌تواند بار مورد نظر را تحمل کند یا خیر و سپس ساختار سیستم تعیین شود.
نگهداری و سرویس درب ریلی
نگهداری دوره‌ای می‌تواند عمر سیستم را افزایش دهد و از خرابی ناگهانی جلوگیری کند. برنامه سرویس باید بر اساس میزان استفاده و شرایط محیطی تعیین شود.
- تمیز کردن مسیر ریل
- بررسی وضعیت چرخ‌ها
- کنترل تراز بودن لنگه
- بازدید رک و پینیون
- کنترل پیچ‌ها و اتصالات
- بررسی عملکرد فتوسل
- بررسی فلاشر
- تست خلاص‌کن دستی
- بررسی باتری پشتیبان در صورت وجود
- کنترل عملکرد لیمیت‌سوئیچ‌ها یا سنسورهای موقعیت
- بررسی صدای غیرعادی موتور
- تمیز کردن محفظه موتور و جلوگیری از تجمع گردوغبار
در موتورهای ریلی، وجود صدا یا افزایش ناگهانی زمان باز شدن می‌تواند نشانه ایجاد مقاومت مکانیکی، تغییر وضعیت ریل، مشکل رک یا خرابی چرخ باشد. بهتر است این علائم قبل از تبدیل شدن به خرابی جدی بررسی شوند.
اشتباهات رایج در خرید درب ریلی
انتخاب موتور فقط بر اساس وزن اعلامی
وزن مهم است اما تنها معیار نیست. طول درب، چرخه کاری، شیب، باد و کیفیت حرکت مکانیکی نیز اهمیت دارند.
نادیده گرفتن فضای پشت درب
ممکن است عرض دهانه مناسب باشد اما فضای جانبی برای باز شدن لنگه وجود نداشته باشد.
خرید موتور قبل از ساخت درب
موتور باید بر اساس مشخصات نهایی درب انتخاب شود.
بی‌توجهی به ریل
ریل نامناسب می‌تواند باعث فشار مضاعف روی کل سیستم شود.
حذف تجهیزات ایمنی برای کاهش هزینه
فتوسل و سایر تجهیزات ایمنی نباید صرفاً به دلیل کاهش هزینه حذف شوند، به‌خصوص در ورودی‌هایی که عابر پیاده در نزدیکی مسیر حرکت درب حضور دارد.
مقایسه صرفاً بر اساس قیمت
مقایسه صحیح باید شامل موتور، سازه، ریل، رک، تجهیزات ایمنی، نصب و خدمات پس از فروش باشد.
ساخت درب ریلی چگونه انجام می‌شود؟
ساخت درب ریلی باید از طراحی قاب و تعیین وزن تقریبی شروع شود. سپس نوع پوشش، محل چرخ‌ها یا سیستم کنسولی، محل رک، ارتفاع موتور و نقاط توقف تعیین می‌شوند.
در ساخت درب‌های بزرگ، سبک بودن بیش از حد قاب ممکن است باعث کاهش استحکام و تغییر شکل آن شود و سنگین‌سازی غیرضروری نیز بار موتور را افزایش می‌دهد. بنابراین طراحی باید میان استحکام و وزن تعادل ایجاد کند.
کیفیت جوش‌ها، گونیا بودن قاب، تراز بودن نقاط نصب چرخ و محل اتصال رک از مواردی هستند که مستقیماً بر عملکرد اتوماتیک اثر می‌گذارند.
رنگ و پوشش ضدخوردگی درب ریلی
درب‌های بیرونی در معرض رطوبت، گردوغبار، تابش خورشید و تغییرات دمایی هستند. به همین دلیل نوع پوشش سطحی باید متناسب با محیط انتخاب شود.
رنگ‌آمیزی مناسب تنها برای زیبایی نیست؛ آماده‌سازی سطح، ضدزنگ، نوع رنگ و کیفیت اجرای پوشش در دوام سازه مؤثر هستند. در محیط‌های خورنده باید شرایط محل از ابتدا به مجری اعلام شود.
آیا سرعت زیاد درب ریلی همیشه بهتر است؟
خیر. سرعت باید با وزن درب، مسیر حرکت، میزان تردد و الزامات ایمنی هماهنگ باشد. افزایش سرعت بدون کنترل مناسب شتاب و توقف می‌تواند ضربه مکانیکی و خطر برخورد را افزایش دهد.
در موتورهای جدید، برخی سیستم‌ها از کنترل سرعت و تشخیص موقعیت استفاده می‌کنند تا حرکت نرم‌تری ایجاد شود. بنابراین هنگام خرید بهتر است به کیفیت کنترل حرکت توجه شود، نه فقط عدد سرعت اعلام‌شده.
درب ریلی اتوماتیک و شرایط آب‌وهوایی
در مناطق بادخیز، سطح بزرگ درب مانند یک صفحه در برابر باد عمل می‌کند. به همین دلیل وزن و توان موتور باید همراه با هندسه درب و شرایط محیطی بررسی شود.
در مناطق مرطوب یا دارای بارندگی زیاد نیز آب نباید در محل موتور، ریل یا سازه کنسولی جمع شود. طراحی زهکشی و حفاظت مناسب تجهیزات الکتریکی از ابتدا اهمیت دارد.
درب ریلی در مشهد
در مشهد نیز انتخاب درب ریلی باید بر اساس نوع ساختمان، ابعاد ورودی، میزان تردد، شرایط نصب و محل قرارگیری درب انجام شود. برای پارکینگ یک واحد مسکونی، نیاز فنی با ورودی یک کارخانه یا مجتمع پرتردد یکسان نیست.
در پروژه‌های بیرونی، کیفیت پوشش ضدخوردگی، وضعیت ریل و چرخ، حفاظت موتور و انتخاب صحیح تجهیزات کنترلی اهمیت بیشتری پیدا می‌کند. بنابراین پیش از اعلام قیمت بهتر است اندازه‌گیری و بررسی محل انجام شود.
راهنمای خرید درب ریلی
هنگام خرید درب ریلی بهتر است این پرسش‌ها را از فروشنده یا مجری بپرسید:
- وزن واقعی درب چقدر است؟
- موتور برای چه میزان تردد روزانه طراحی شده است؟
- طول مجاز لنگه برای موتور انتخاب‌شده چقدر است؟
- سیستم ریل‌دار است یا کنسولی؟
- ریل و چرخ چه مشخصاتی دارند؟
- رک از چه نوعی است؟
- سیستم تشخیص مانع چگونه عمل می‌کند؟
- آیا فتوسل در قیمت لحاظ شده است؟
- در زمان قطع برق چه راهکاری وجود دارد؟
- آیا موتور قابلیت اتصال به سیستم کنترل تردد دارد؟
- شرایط گارانتی موتور و قطعات چیست؟
- هزینه نصب و زیرسازی جداگانه محاسبه می‌شود یا داخل قیمت است؟
درب ریلی سایه گستر آسیا
در انتخاب و اجرای درب ریلی، هدف اصلی باید رسیدن به یک مجموعه هماهنگ از سازه، مکانیزم حرکتی، موتور و تجهیزات ایمنی باشد. مجموعه سایه گستر آسیا در کنار سایر محصولات حوزه درب‌های اتوماتیک، تجهیزات کنترل دسترسی و راهکارهای ساختمانی، امکان بررسی و اجرای سیستم‌های ریلی را متناسب با شرایط پروژه دنبال می‌کند.
برای پروژه‌هایی که تنها به یک درب ریلی ساده نیاز دارند، یک سیستم استاندارد و متناسب می‌تواند کافی باشد؛ اما برای مجتمع‌های بزرگ، کارخانه‌ها، مراکز تجاری و ورودی‌های پرتردد، بهتر است از ابتدا موضوعاتی مانند چرخه کاری موتور، کنترل تردد، باتری پشتیبان، ایمنی، نگهداری و قطعات یدکی نیز در طراحی لحاظ شوند.
همچنین در صورتی که درب موجود باشد، الزاماً نیازی به تعویض کامل آن نیست. در بسیاری از پروژه‌ها می‌توان پس از بررسی سلامت سازه و مکانیزم، درب موجود را با تجهیزات اتوماتیک مناسب به یک درب ریلی اتوماتیک تبدیل کرد.
اگر پروژه شما به تجهیزات اتوماتیک ورودی نیاز دارد، می‌توانید در کنار سیستم ریلی، مشخصات راه بند اتومات را نیز بررسی کنید. انتخاب میان درب ریلی، راهبند یا سایر تجهیزات کنترل ورود و خروج باید بر اساس نوع مسیر، سطح امنیت و شیوه تردد انجام شود.
جمع‌بندی؛ برای خرید درب ریلی به چه نکاتی توجه کنیم؟
درب ریلی یک محصول واحد با مشخصات ثابت نیست؛ بلکه یک سیستم مهندسی است که باید با ساختمان و میزان تردد هماهنگ شود. مهم‌ترین تصمیم‌ها شامل انتخاب ساختار ریل‌دار یا کنسولی، تعیین تک‌لنگه یا دو لنگه بودن، طراحی سازه، انتخاب چرخ و ریل، انتخاب موتور، تعیین تجهیزات ایمنی و مشخص کردن روش کنترل است.
در هنگام استعلام قیمت درب ریلی نیز بهتر است به جای پرسیدن یک عدد کلی، مشخصات کامل پروژه ارائه شود. عرض و ارتفاع دهانه، وزن تقریبی درب، فضای جانبی، تعداد تردد، شرایط محیطی و امکانات مورد انتظار، اطلاعاتی هستند که باعث می‌شوند پیشنهاد فنی دقیق‌تری دریافت کنید.
مهم‌تر از همه، یک درب ریلی اتوماتیک باید پیش از نصب موتور از نظر مکانیکی سالم باشد. حرکت روان درب، تراز بودن ریل، سلامت چرخ‌ها، تنظیم رک و پینیون و استحکام زیرسازی، پایه عملکرد صحیح موتور هستند. پس از آن نیز تجهیزات ایمنی مانند فتوسل، تشخیص مانع، فلاشر و خلاص‌کن دستی باید به شکل صحیح اجرا و آزمایش شوند.
سوالات متداول درباره درب ریلی
درب ریلی چیست؟
درب ریلی یا کشویی دری است که به جای چرخش حول لولا، در امتداد یک مسیر به سمت راست یا چپ حرکت می‌کند و می‌تواند به صورت دستی یا اتوماتیک استفاده شود.
درب ریلی بهتر است یا درب لولایی؟
انتخاب به شرایط محل بستگی دارد. درب ریلی برای ورودی‌هایی که فضای جلوی درب محدود است مناسب است، اما به فضای جانبی برای حرکت لنگه نیاز دارد.
درب ریلی کنسولی چیست؟
در درب کنسولی، لنگه درب توسط مجموعه چرخ‌های کنسولی از یک سمت نگهداری می‌شود و برای حرکت به ریل زمینی در مسیر عبور خودرو وابسته نیست.
آیا هر درب ریلی قابلیت اتوماتیک شدن دارد؟
بسیاری از درب‌های سالم قابلیت اتوماتیک شدن دارند، اما ابتدا باید وزن، وضعیت چرخ‌ها، ریل، قاب، تراز بودن و فضای نصب موتور بررسی شود.
موتور درب ریلی چگونه انتخاب می‌شود؟
وزن و طول درب، تعداد دفعات استفاده، نوع مکانیزم، شرایط آب‌وهوایی، سرعت مورد نیاز و چرخه کاری باید در انتخاب موتور در نظر گرفته شوند.
رک درب ریلی چیست؟
رک یا دندانه شانه‌ای قطعه‌ای دندانه‌دار است که روی لنگه درب نصب می‌شود و با پینیون موتور درگیر شده و حرکت چرخشی موتور را به حرکت خطی درب تبدیل می‌کند.
آیا درب ریلی هنگام قطع برق باز می‌شود؟
در صورت وجود باتری پشتیبان و طراحی سازگار، سیستم می‌تواند در زمان قطع برق به کار خود ادامه دهد. همچنین خلاص‌کن دستی برای شرایط اضطراری اهمیت دارد.
فتوسل درب ریلی چه کاربردی دارد؟
فتوسل برای تشخیص مانع در محدوده حرکت درب استفاده می‌شود و می‌تواند در شرایط تعریف‌شده فرمان توقف یا برگشت حرکت را فعال کند.
آیا فتوسل به تنهایی برای ایمنی کافی است؟
لزوماً خیر. سطح ایمنی باید بر اساس طراحی سیستم و شرایط استفاده تعیین شود و ممکن است به تجهیزات دیگری مانند انکودر، لبه حساس و کنترل نیرو نیاز باشد.
چرا درب ریلی صدای زیادی ایجاد می‌کند؟
علت می‌تواند از ریل کثیف یا نامتراز، خرابی چرخ، تنظیم نامناسب رک و پینیون، تاب داشتن لنگه یا مشکل موتور و گیربکس باشد.
آیا می‌توان درب ریلی را با موبایل باز کرد؟
بله، در صورت استفاده از ماژول یا کنترلر سازگار، امکان کنترل درب از طریق تلفن همراه و برخی سامانه‌های هوشمند وجود دارد.
آیا درب ریلی برای کارخانه مناسب است؟
بله، اما موتور و ساختار باید بر اساس وزن درب، طول دهانه و تعداد تردد روزانه انتخاب شوند. برای استفاده صنعتی، چرخه کاری موتور اهمیت ویژه‌ای دارد.
قیمت درب ریلی به چه عواملی بستگی دارد؟
ابعاد و وزن درب، جنس سازه، نوع ریل، چرخ، موتور، رک، مدار فرمان، تجهیزات ایمنی، زیرسازی، رنگ، نصب و امکانات کنترل تردد از عوامل اصلی قیمت هستند.
آیا درب ریلی دو لنگه بهتر از تک لنگه است؟
هیچ‌کدام به صورت عمومی بر دیگری برتری ندارند. اگر فضای جانبی برای حرکت یک لنگه وجود نداشته باشد، دو لنگه می‌تواند گزینه مناسب‌تری باشد.
آیا نگهداری درب ریلی ضروری است؟
بله. ریل، چرخ، رک، موتور، فتوسل، لیمیت‌ها، اتصالات و سیستم برق باید متناسب با میزان استفاده به صورت دوره‌ای بررسی شوند.
